Wyobraź sobie solidny mur oporowy, wzniesiony po to, by chronić działkę przed osuwaniem gruntu, lecz wilgoć gruntowa nieustępliwie podmywa jego fundamenty frustrujące i kosztowne w naprawie. Dlatego skuteczny drenaż muru oporowego jest absolutną koniecznością: zapobiega gromadzeniu się wody za konstrukcją, redukując ciśnienie hydrostatyczne i zapewniając długoterminową stabilność. W tym artykule dokładnie przeanalizujemy zarządzanie wodą gruntową, kluczową rolę rur drenarskich oraz metody ochrony przed zapychaniem osadami i korzeniami elementy, które decydują o trwałości całej budowli. Rozłożymy proces na proste kroki, byś przed rozpoczęciem prac uniknął typowych błędów i zbudował mur odporny na kaprysy pogody.

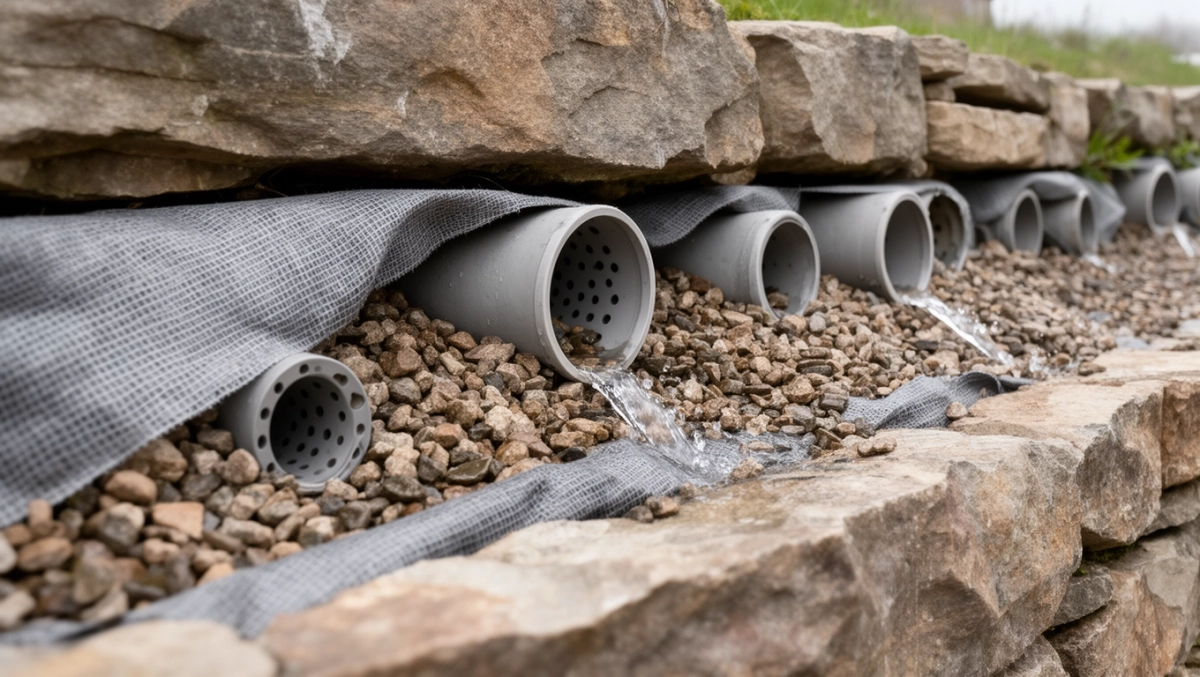

drenaz muru oporowego

Zarządzanie wodą w murze oporowym

Woda gruntowa stanowi największe zagrożenie dla muru oporowego, bo zwiększa ciśnienie hydrostatyczne i osłabia grunt. Dlatego drenaz musi działać od początku projektu, odprowadzając nadmiar wilgoci z strefy zbrojenia. Należy zaplanować system, który zbiera wodę zarówno powyżej, jak i poniżej muru. Przed wykonaniem budowy geolodzy analizują teren, identyfikując źródła napływu. Prawidłowe zarządzanie minimalizuje ryzyko awarii konstrukcji.

Stabilność muru zależy od suchej strefy zbrojenia, gdzie wilgotność nie przekracza dopuszczalnych norm. W projekcie określa się przekroje rur i ich rozmieszczenie, dostosowane do warunków lokalnych. Organizacja placu budowy zapewnia niską wilgotność gruntu podczas zagęszczania. Wykonawcy z wiedzą hydrogeologiczną nadzorują proces. To podstawa długoletniej trwałości.

Etapy projektowania drenażu

Na wstępnym etapie bada się poziom wód gruntowych w miejscu budowy. Następnie projektuje się perforowane rury, otoczone geowłókniną. Wyprowadzenie odbywa się do kanalizacji lub na powierzchnię terenu. Należy uwzględnić spadki, by woda swobodnie odpływała. Testy terenowe weryfikują skuteczność przed betonowaniem.

Mur oporowy zarządzanie wodą

Mur oporowy broni przed zsuwaniem gruntu, ale woda za nim gromadzi się naturalnie, tworząc presję. Drenaż obniża poziom wilgotności, chroniąc zbrojenie przed korozją. Przed rozpoczęciem budowy należy zbadać hydrogeologię terenu. Projekt uwzględnia wszystkie skupiska wody. To inwestycja w bezpieczeństwo konstrukcji.

W strefie tylnej muru woda gruntowa napływa z opadów i infiltracji. System drenażu składa się z rur i filtrów, które separują wodę od gruntu. Należy zapewnić ciągłość odpływu, unikając stagnacji. W projekcie określa się gęstość perforacji rur. Geolodzy lokalni dostarczają kluczowe dane.

  • Analiza napływu wody powyżej muru zapobiega nadmiernemu ciśnieniu.
  • Odprowadzenie poniżej konstrukcji stabilizuje podłoże.
  • Monitorowanie wilgotności podczas budowy gwarantuje optymalne zagęszczenie.

Wykonanie drenażu wymaga precyzji, bo błędy prowadzą do zapychania. Przed zalaniem betonem sprawdza się drożność rur. Specjaliści z doświadczeniem w murach oporowych nadzorują prace. To chroni przed kosztownymi remontami w przyszłości.

Stopniowanie drenażu muru

Stopniowanie drenażu muru oporowego zapewnia grawitacyjny odpływ wody, co jest kluczowe dla efektywności. Rury układa się z nachyleniem minimum 0,5%, by uniknąć zastojów. Przed instalacją mierzy się różnice wysokości terenu. W projekcie zaznacza się poziomy drenażu. To podstawa płynnego funkcjonowania systemu.

Wykres pokazuje, jak nachylenie wpływa na przepływ im większe, tym lepsza dynamika. Należy dostosować do długości rur w danym miejscu. Na placu budowy sprawdza się poziomy niwelatorem. Błędy w stopniowaniu powodują lokalne zalewanie. Precyzja decyduje o sukcesie.

W murach wysokich stosuje się wielopoziomowy drenaż, z rurami na różnych głębokościach. Przed betonowaniem testuje się przepływ wodą. Projektant oblicza spadki na podstawie badań gruntu. To minimalizuje ryzyko awarii hydrotechnicznych.

Wody gruntowe przy murze oporowym

Wody gruntowe przy murze oporowym zmieniają się sezonowo, co wymaga stałego monitoringu. Wysoki poziom wilgoci osłabia nośność gruntu za murem. Należy projektować drenaż z zapasem na ekstremalne opady. Przed budową wierci się studnie badawcze. Dane hydrogeologiczne kształtują cały system.

Filtracja wody gruntowej zapobiega erozji podłoża. Rury perforowane zbierają wilgoć z otoczenia konstrukcji. W projekcie określa się odległość od muru. Geolodzy wskazują kierunki napływu. To chroni stabilność długoterminową.

Sezonowe wahania wód

Zimą wody gruntowe podnoszą się przez topnienie śniegu, zwiększając ciśnienie. Latem susza obniża poziom, ale nagłe deszcze go podnoszą. Drenaż musi radzić sobie z obiema sytuacjami. Monitorowanie w miejscu budowy jest niezbędne. Dostosowanie projektu zapobiega problemom.

Skupione źródła wody w drenażu

Skupione źródła wody, jak studnie czy ciek, wymagają specjalnego drenażu przy murze oporowym. Napływ z góry może przeciążyć system, powodując podmywanie. Należy zidentyfikować je przed projektem. Geolodzy mapują te punkty na terenie. Dedykowane rury odprowadzają nadmiar.

Poniżej muru źródła gruntowe stabilizują podłoże po odprowadzeniu. W projekcie planuje się bariery antyfiltracyjne. Przed budową testuje się napływ. To klucz do równowagi hydrogeologicznej. Ignorowanie prowadzi do deformacji muru.

  • Studnie powyżej muru wymagają osobnych kolektorów.
  • Cieki podziemne kieruje się do kanalizacji.
  • Opady powierzchniowe odprowadza się osobno.
  • Integracja z drenażem muru zapewnia spójność.

Rury drenarskie muru oporowego

Rury drenarskie muru oporowego to perforowane PVC lub PE, o średnicy z projektu. Umieszcza się je w warstwie żwirowej za murem. Wyprowadzenie na powierzchnię lub do kanalizacji burzowej musi być szczelne. Przed instalacją sprawdza się jakość rur. To serce systemu odprowadzania.

Długość i liczba rur zależy od powierzchni terenu. W projekcie oblicza się przepustowość. Na budowie układa się je ciągiem, bez złączek ostrogi. Testy ciśnieniowe weryfikują szczelność. Precyzja montażu gwarantuje efektywność.

W miejscach o dużym napływie stosuje się rury o większym przekroju. Geolodzy doradzają rozmieszczenie. Przed zasypaniem sprawdza się drożność. To minimalizuje awarie w eksploatacji.

Ochrona drenażu muru oporowego

Ochrona drenażu muru oporowego przed migracją gruntu zapobiega zapychaniu rur. Geowłóknina otacza perforacje, filtrując drobiny. Należy wybrać materiał o odpowiedniej gramaturze. Przed montażem projekt określa specyfikację. To wydłuża żywotność systemu.

Warstwa otaczająca rury z kruszywa zapewnia filtrację. W projekcie zaznacza się grubość warstwy. Na budowie kontroluje się ułożenie. Błędy powodują redukcję przepływu. Profesjonalna ochrona jest priorytetem.

Elementy ochronne

Geotekstyl blokuje drobny piasek i muł. Kruszywo 16-32 mm umożliwia swobodny przepływ. Regularne przeglądy w miejscu eksploatacji są zalecane. W projekcie planuje się studnie rewizyjne. To kompleksowa strategia.

Wysokowartościowe filtry dostosowane do gruntu lokalnego. Przed zasypaniem testuje się filtrację. Specjaliści hydrogeolodzy weryfikują wybór. Ochrona decyduje o bezawaryjności drenażu.

Pytania i odpowiedzi: Drenaż muru oporowego

  • Czym jest drenaż muru oporowego i jaka jest jego rola?

    Drenaż muru oporowego polega na zastosowaniu rur drenarskich, które skutecznie odprowadzają wodę gruntową z otoczenia konstrukcji. Jego kluczowa rola to zapewnienie stabilności muru poprzez minimalizację wilgotności w strefie zbrojenia, co zapobiega koncentracji wody w krytycznych obszarach.

  • Jak zaprojektować wyprowadzenie rur drenarskich?

    Rury drenarskie muszą być wyprowadzone na powierzchnię terenu lub do kanalizacji burzowej. Parametry takie jak przekroje rur określa szczegółowy projekt budowlany, uwzględniający ochronę przed migracją materiału sypkiego, co zapobiega zapychaniu się systemu.

  • Dlaczego stabilność muru oporowego zależy od drenażu?

    Stabilność większości murów oporowych opiera się na utrzymaniu strefy zbrojenia w suchej kondycji. Niski poziom wilgotności gruntu jest niezbędny do osiągnięcia optymalnego zagęszczenia podczas budowy, a prawidłowe zarządzanie wodą gruntową minimalizuje ryzyko awarii.

  • Jakie kroki podjąć przed projektowaniem drenażu muru oporowego?

    Przed projektowaniem konieczna jest analiza terenu z udziałem lokalnych geologów w celu identyfikacji źródeł napływu wody powyżej i poniżej muru. Projektanci i wykonawcy muszą posiadać wiedzę z hydrogeologii i budowy murów oporowych.
