Drenaż wewnętrzny w piwnicy projektowanie i montaż krok po kroku

Wilgoć w piwnicy nie pojawia się nagle przez miesiące, czasem lata, woda penetruje mikrokrakingi w ścianach fundamentowych, zasiedla pory cegły, dociera do strefy przemarzania i cofnąwszy się z mrozem, zostawia za sobą sole mineralne, które niszczą tynk od środka. Jeśli problem wraca mimo pozornego osuszenia, znaczy to jedno: same środki chemiczne i wentylacja nie wystarczą. Potrzebujesz systemu, który odprowadzi wodę zanim ta w ogóle dotknie konstrukcji i właśnie dlatego drenaż wewnętrzny w piwnicy stał się standardem w budynkach, gdzie zewnętrzna obwodnica drenażu jest niemożliwa do wykonania lub niewystarczająca.

• Projektowanie systemu drenażu wewnętrznego w piwnicy
• Montaż rur i odwodnienia w piwnicy
• Wybór materiałów i komponentów drenażu wewnętrznego
• Utrzymanie i konserwacja drenażu wewnętrznego w piwnicy
• Koszty i czynniki wpływające na cenę drenażu wewnętrznego
• Drenaż wewnętrzny w piwnicy najczęściej zadawane pytania

Projektowanie systemu drenażu wewnętrznego w piwnicy

Każdy skuteczny drenaż zaczyna się od diagnozy, nie od rury. Zanim ekipa wyjdzie z łopatami na piwnicę, trzeba odpowiedzieć na pytanie: skąd dokładnie pochodzi woda i w jakim trybie tam dociera. Podłoże gliniaste zatrzymuje wodę opadową znacznie dłużej niż piaszczyste w efekcie ciśnienie hydrostatyczne przy ścianach fundamentowych rośnie sezonowo, osiągając wartości, przy których nawet dwie warstwy papy termozgrzewalnej przestają być barierą. Drenaż wewnętrzny projektuje się więc pod kątem szczytowego obciążenia wodą, nie średniego.

Kluczowym parametrem jest tu poziom wody gruntowej zarówno ten ustalony, jak i ten wyznaczany przez najwyższe stany w ciągu roku. Geolog lub hydrogeolog wykonuje odwiert próbny na działce i na jego podstawie określa współczynnik przepuszczalności gruntu, wyrażany w metrach na sekundę. Dla gruntów przepuszczalnych (pospółka, żwir, piasek gruboziarnisty) współczynnik przekracza 10⁻⁵ m/s i woda może być odprowadzana metodą rozkropienia. Dla glin, iłów i lessów spada poniżej 10⁻⁸ m/s wtedy jedyną realną opcją jest odpływ do kanalizacji deszczowej lub zbiornika z pompą tłoczącą.

Sama koncepcja drenażu wewnętrznego polega na tym, że wokół obwodu piwnicy, tuż przy ścianach fundamentowych, układa się przewody drenarskie w warstwie żwiru, które zbierają wodę przesączającą się przez izolację przeciwwodną i kierują ją grawitacyjnie do najniżej położonego punktu studni zbiorczej. Zadaniem studni jest nie tylko gromadzenie, ale też wyrównanie ciśnień: woda nie napiera wówczas na ścianę z jednej strony, tylko swobodnie spływa do wybranego punktu. Mechanizm jest identyczny jak w drenażu zewnętrznym, z tą różnicą, że cały system znajduje się po wewnętrznej stronie fundamentu.

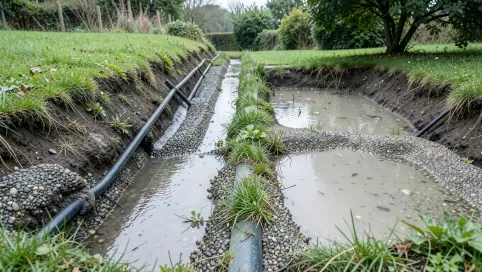

Projektując trasę przewodów, trzeba pamiętać o spadku minimum 0,5% w kierunku studni zbiorczej. Przy długości odcinka 10 metrów oznacza to różnicę poziomów zaledwie 5 centymetrów, co wydaje się marginalne, ale ma kolosalne znaczenie dla prędkości przepływu. Przy spadku 0,5% woda płynie z prędkością około 0,3-0,5 m/s, co wystarcza do samoczyszczenia rury z drobnych osadów. Przy spadku mniejszym niż 0,2% prędkość spada poniżej progu samoczyszczenia i rura zaczyna się zamulać.

Istotnym elementem projektu jest określenie, czy system będzie pracować grawitacyjnie, czy wymagać pomp. Grawitacja jest możliwa, gdy studnia zbiorcza może zostać umieszczona poniżej poziomu odpływu docelowego a więc poniżej poziomu przykanalika kanalizacji deszczowej lub studni chłonnej. Jeśli piwnica znajduje się poniżej poziomu gruntu wokół budynku, grawitacyjne odprowadzenie jest wykluczone i pompa staje się nieodzowna. Dobór pompy drenarskiej wymaga uwzględnienia dwóch parametrów: wysokości podnoszenia (od punktu zalania do miejsca wyrzutu) oraz wydatku (objętości wody na godzinę w szczycie obciążenia).

Na etapie projektowania warto też przewidzieć dostęp do rewizji każdy odcinek rury drenarskiej powinien mieć możliwość przepłukania, a studnia zbiorcza musi być wyposażona w kosz ssący umożliwiający wymianę pompy bez konieczności wchodzenia do zbiornika. Rewizje montuje się w miejscach zmiany kierunku trasy oraz w punktach najwyżej położonych systemu, bo tam najczęściej gromadzą się osady.

Montaż rur i odwodnienia w piwnicy

Prace ruszają od skucia istniejącej posadzki. Stara wylewka, niezależnie od tego, czy jest to beton, cementowa jastrych czy gruzobeton, musi zostać usunięta w całości wzdłuż planowanej trasy drenażu zazwyczaj pas szerokości 40-60 centymetrów przy każdej ścianie fundamentowej. Skucie wykonuje się młotem wyburzeniowym, przy czym głębokość frezowania powinna sięgać co najmniej 20 centymetrów poniżej poziomu projektowanej nowej posadzki. Chodzi o to, by zmieścić warstwę żwiru podsypkowego, rurę drenarską i wylewkę w jednym profilu, nie podnosząc poziomu podłogi ponad oryginalny.

Po skuciu posadzki odsłonięte zostaje podłoże gruntowe i to jest moment, w którym warto poświęcić czas na dokładną ocenę jego stanu. Jeśli grunt jest jednorodny i przepuszczalny, można przejść dalej. Jeśli jednak pod posadzką zalega warstwa nieprzepuszczalnego namułu, gliny budowlanej lub gruzu z fragmentami zaprawy, trzeba ją usunąć i zastąpić piaskiem gruboziarnistym lub żwirem płukanym w przeciwnym razie woda będzie się gromadzić w kieszeniach gruntu tuż pod rurą, zamiast swobodnie spływać do drenażu. To jeden z najczęściej pomijanych, który po latach potrafi zniweczyć cały efekt systemu.

Rury drenarskie układa się na podsypce żwirowej grubości 10-15 centymetrów, która pełni jednocześnie rolę warstwy filtracyjnej i wyrównawczej. Średnica rury zależy od przewidywanego obciążenia wodą w standardowych piwnicach jednorodzinnych wystarczą rury o średnicy 100 mm, w większych obiektach komercyjnych lub przy wysokim poziomie wody gruntowej stosuje się 125 lub 150 mm. Materiał to najczęściej PVC-U z perforacją jednostronną (otwory skierowane ku górze, by unikać zamulania) lub rury-flex z geowłókniną filtracyjną. Rury łączy się kielichowo, każde połączenie uszczelniając gumowym pierścieniem, a całość układa z zachowaniem wyliczonego spadku, sprawdzając go co 2-3 metry poziomicą laserową.

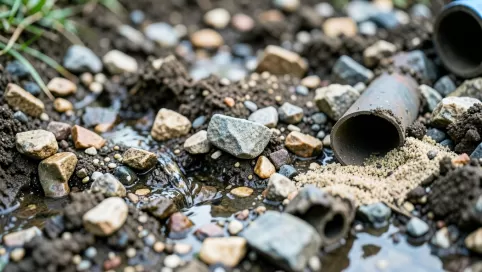

Zagęszczenie żwiru wokół rury to etap, który budzi najwięcej pytań. Chodzi o to, by przestrzeń między rurą a ścianą fundamentową została wypełniona szczelnie, ale bez nadmiernego docisku, który mógłby odkształcić rurę. Używa się żwiru o frakcji 8/16 lub 10/20 ziarna tej wielkości tworzą wystarczająco duże pory, by woda swobodnie przepływała, a jednocześnie nie przesączają się przez otwory perforacyjne rury. Warstwę żwiru układa się do wysokości co najmniej 10 cm ponad rurę, a następnie przykrywa geowłókniną, która zapobiega migracji ziaren piasku z wylewki do warstwy filtracyjnej.

Studnia zbiorcza montowana jest w najniższym punkcie systemu zazwyczaj w rogu piwnicy, najdalej odsuniętym od docelowego miejsca odprowadzenia wody. Studnia wielkości minimum 60 cm średnicy (dla komfortu serwisowania) wykonana jest z kręgów betonowych, tworzywa sztucznego lub polietylenu. Dno studni stanowi bentonitowa warstwa uszczelniająca lub gotowa wylewka z betonu wodoszczelnego. Do studni doprowadzone są wszystkie odcinki drenażu, a z jej dna wychodzi przykanalik grawitacyjny lub zasilający pompę. Jeśli planowana jest pompa, studnia musi być wyposażona w kosz ssący zamontowany na wysokości umożliwiającej suchobiegu pompy przy minimalnym poziomie wody.

Wybór materiałów i komponentów drenażu wewnętrznego

Rury drenarskie PVC-U to najczęściej wybierany materiał ze względu na stosunek ceny do trwałości. Ich żywotność szacowana jest na 50-80 lat w typowych warunkach gruntowych, a gładka wewnętrzna powierzchnia zapewnia minimalne opory przepływu. Alternatywą są rury polietylenowe (PEHD), które radzą sobie lepiej w gruntach o odczynie kwaśnym lub zasadowym spotykanym w pobliżu niektórych złóż lessowych czy terenów przemysłowych. Rury-flex z rdzeniem perforowanym otoczonym geowłókniną sprawdzają się w sytuacjach, gdy warstwa żwiru nie może być zbyt gruba na przykład w piwnicach, gdzie każdy centymetr wysokości posadzki ma znaczenie.

Geowłóknina filtracyjna to komponent, który często budzi wątpliwości inwestorów wygląda niepozornie, kosztuje niewiele w zestawieniu z całym systemem, a decyduje o jego trwałoności. Jej zadaniem jest zapobieganie migracji cząstek gruntu do warstwy żwiru, co w konsekwencji prowadzi do zamulenia systemu. Gramatura geowłókniny powinna wynosić minimum 150 g/m², a wskaźnik otworów (OTV) musi być dobrany do uziarnienia gruntu zbyt drobna siatka zapycha się, zbyt gruba przepuszcza cząstki. Dobór geowłókniny do konkretnego gruntu to jeden z elementów, który najlepiej powierzyć projektantowi z doświadczeniem w hydrotechnice.

Pompy drenarskie dzielą się na zatapialne i samonasosne. Pompy zatapialne montowane są bezpośrednio w studni zbiorczej, zanurzone w wodzie ich zaletą jest cicha praca i brak konieczności budowania dodatkowej komory. Pompy samonasosne instaluje się powyżej poziomu wody, w osobnej suchej komorze, co ułatwia serwis, ale generuje hałas i wymaga dodatkowego zabezpieczenia przed przelaniem. W przypadku piwnic mieszkalnych, gdzie komfort akustyczny ma znaczenie, pompy zatapialne z wirnikiem vorticznym (nie wirnikowym) są rozwiązaniem preferowanym osiągają wydajność do 15 m³/h przy wysokości podnoszenia do 12 metrów, co pokrywa potrzeby zdecydowanej większości zastosowań jednorodzinnych.

Studnie zbiorcze z tworzywa sztucznego polietylenu wysokiej gęstości (PEHD) lub polipropylenu (PP) zyskują przewagę nad kręgami betonowymi przede wszystkim ze względu na szczelność połączeń. Kręgi betonowe, nawet przy użyciu pianki uszczelniającej, z czasem mogą przeciekać w miejscach styku, co prowadzi do infiltracji wody gruntowej do wnętrza studni z pominięciem systemu drenażowego a to zaburza całą logikę działania. Studnie PEHD produkowane są jako zbiorniki jednopłaszczowe lub dwupłaszczowe, przy czym te drugie stosuje się w gruntach o wysokim poziomie wody, gdzie ciśnienie hydrostatyczne mogłoby odkształcić ścianki.

Utrzymanie i konserwacja drenażu wewnętrznego w piwnicy

System drenażowy, podobnie jak każdy element infrastruktury budynku, wymaga okresowych przeglądów nie dlatego, że coś musi się zepsuć, ale dlatego, że warunki gruntowe zmieniają się w czasie. Przegląd polega na wizualnej kontroli studni zbiorczej, sprawdzeniu poziomu osadów na dnie, ocenie pracy pompy (jeśli jest zamontowana) oraz płukaniu przewodów. Częstotliwość zależy od warunków w gruntach piaszczystych, gdzie ryzyko zamulenia jest niskie, przegląd co 3-5 lat jest wystarczający; w gruntach gliniastych, gdzie woda niesie więcej zawiesiny, interwał skraca się do 1-2 lat.

Płukanie przewodów wykonuje się za pomocą węża ciśnieniowego wprowadzanego przez rewizje strumień wody pod ciśnieniem 3-5 atmosfer skutecznie usuwa nagromadzone osady, przede wszystkim węglan wapnia i związki żelaza, które wytrącają się z wody gruntowej przy kontakcie z powietrzem w studni. Po płukaniu warto przeprowadzić inspekcję kamerą CCTV, która pozwala ocenić stan wewnętrzny rury bez rozkopywania posadzki. Koszt takiej inspekcji to wydatek rzędu 300-600 zł za odcinek, a jej wynik niejednokrotnie pozwala uniknąć poważniejszej awarii.

Pompy zatapialne, które pracują okresowo (nie w trybie ciągłym), powinny być uruchamiane przynajmniej raz na miesiąc nawet jeśli studnia jest pusta. Służy temu zawór sterowany timerem lub pływak, który co określony czas włącza pompę na kilka sekund. Ten prosty zabieg zapobiega zakleszczeniu wirnika przez nagromadzone osady i przedłuża żywotność łożysk. Co kilka lat warto też wyciągnąć pompę z kosza ssącego, oczyścić wirnik z kamienia i sprawdzić stan uszczelnienia wału to zajęcie na 20 minut, które może uchronić przed kosztowną wymianą silnika.

Studnia zbiorcza wymaga odrębnej uwagi w kontekście wentylacji. Jeśli studnia jest szczelnie zamknięta pokrywą, w jej wnętrzu panuje podwyższona wilgotność, która sprzyja korozji elementów metalowych i rozwojowi mikroorganizmów. Rozwiązaniem jest wentylacja grawitacyjna rura odpowietrzająca wyprowadzona ponad poziom terenu, zakończona nasadą przeciwdeszczową i siatką przeciw owadom. Warto też zainstalować w studni czujnik poziomu wody z powiadomieniem na telefon nowoczesne pompy mają moduły GSM, które alarmują właściciela, gdy poziom wody w studni przekracza bezpieczny próg, zanim dojdzie do zalania piwnicy.

Koszty i czynniki wpływające na cenę drenażu wewnętrznego

Koszt wykonania drenażu wewnętrznego w piwnicy jednorodzinnego domu kształtuje się zazwyczaj w przedziale 8 000-25 000 złotych, przy czym widełki te obejmują zarówno proste realizacje (krótka piwnica, dobry dostęp, grawitacyjne odprowadzenie), jak i wymagające projekty (duża powierzchnia, konieczność zastosowania pomp, trudne warunki gruntowe). Najważniejszym czynnikiem wpływającym na cenę jest zakres prac ziemnych skucie posadzki, wybór gruntu, utylizacja gruzu. W starszych budynkach, gdzie pod posadzką zalega wielowarstwowy gruz, koszty wywozu materiału mogą stanowić 20-30% całego budżetu.

Drugim istotnym czynnikiem jest sposób odprowadzenia wody. Podłączenie do istniejącej kanalizacji deszczowej to koszt rzędu 1 000-3 000 zł, o ile przykanalik jest dostępny i ma wystarczającą średnicę. Jeśli konieczne jest przebicie przez fundament lub strop, koszt rośnie o kolejne 2 000-5 000 zł. Rozkropienie rozprowadzenie wody po terenie działki za pomocą rur perforowanych i studzienek rozsączających wymaga dodatkowej powierzchni działki (minimum 5 metrów od fundamentów) i badań przepuszczalności gruntu, co w sumie może kosztować 3 000-8 000 zł. W sytuacji, gdy żadna z metod nie jest możliwa, pozostaje zbiornik z pompą tłoczącą do kanalizacji sanitarnej to rozwiązanie wymaga zgody zarządcy sieci i generuje dodatkowe opłaty za odprowadzenie wód opadowych.

Na cenę wpływa też wybór materiałów studni kręgi betonowe są tańsze, ale ich szczelność i trwałość są niższe niż zbiorników PEHD. Rury drenarskie z geowłókniną kosztują około 15-25 zł za metr bieżący, podczas gdy rury-flex bez geowłókniny 8-12 zł, ale wymagają dodatkowej warstwy żwiru filtracyjnego, co zwiększa koszt robót ziemnych. Pompa zatapialna dobrej jakości (z wirnikiem vorticznym, 400-700 W) to wydatek 800-2 500 zł tańsze modele z wirnikiem otwartym są bardziej podatne na zatykanie i głośniejsze.

Projektant systemu odwodnienia to wydatek, który inwestorzy często pomijają, licząc na „tak jakoś będzie". Błąd. Profesjonalny projekt, uwzględniający badania gruntu, obliczenia hydrauliczne i dobór komponentów, kosztuje 1 500-4 000 zł i pozwala uniknąć sytuacji, w której po dwóch latach użytkowania okazuje się, że system jest niewystarczający, pompa jest za słaba, a rura za płytko. W branży drenażowej obowiązuje zasada, której warto się trzymać: taniej jest raz zainwestować w projekt niż dwa razy w realizację.

Decydując się na drenaż wewnętrzny, warto rozważyć jego połączenie z modernizacją izolacji przeciwwodnej ścian fundamentowych. Wymiana pionowej izolacji od wewnątrz (iniekcja krystaliczna lub lamina bitumiczna) kosztuje dodatkowo 150-300 zł za metr bieścienny, ale w połączeniu z drenażem tworzy system redundantny jeśli jeden element zawiedzie, drugi przejmuje jego funkcję. To podejście stosowane jest w obiektach użyteczności publicznej i warto je adaptować w budynkach mieszkalnych, gdzie woda w piwnicy oznacza utratę powierzchni użytkowej i koszty naprawy wykończenia.
