Na jakiej głębokości drenaż opaskowy? Konkretne wytyczne

Strefa przemarzania a głębokość rur drenażowych wokół domu

Rura drenażowa ułożona płycej niż granica przemarzania gruntu zamarza w pierwszej poważnej zimie, a woda w niej zawarta, zwiększając objętość o około 9%, rozrywa perforacje albo rozszczelnia kielichy. Efekt nie pojawia się od razu; przez dwa, trzy sezony system wygląda na sprawny, po czym studzienka rewizyjna zaczyna cofać wodę w kierunku fundamentu.

• Strefa przemarzania a głębokość rur drenażowych wokół domu
• Drenaż opaskowy na gliniastej działce jakie głębokości
• Poziom wód gruntowych i jego wpływ na głębokość instalacji
• Jak wykonać drenaż opaskowy krok po kroku

Głębokość przemarzania zależy od regionu. Na północnym wschodzie, w okolicach Suwałk i Białegostoku, grunt zamarza do 1,4 m, w centralnej Polsce (Warszawa, Łódź) do 1,0-1,2 m, a na Dolnym Śląsku czy w rejonie Zielonej Góry często wystarczy 0,8 m. Norma PN-81/B-03020 podaje wartości obliczeniowe dla poszczególnych stref, a mapa stref przemarzania publikowana przez ITB pozwala odczytać wskaźnik dla konkretnej działki z dokładnością do 20 cm.

Projektując drenaż opaskowy, przyjmuje się więc głębokość większą o 20-30 cm od lokalnej wartości przemarzania. Taki zapas chroni nie tyle samą rurę, co warstwę żwirową otaczającą rurociąg: to w niej zalega najwięcej wody, a zamarzając, wypycha grunt i rozluźnia strukturę obsypki. W efekcie na wiosnę system traci zdolność do filtracji.

Norma DIN 4095, stosowana powszechnie jako uzupełnienie polskich wytycznych, zaleca układanie drenażu poniżej poziomu fundamentu, a jednocześnie poniżej granicy przemarzania. Te dwa wymogi rzadko stoją ze sobą w sprzeczności: ławy fundamentowe w domach jednorodzinnych sięgają zwykle 0,8-1,1 m, więc dno rury wypada 30-40 cm poniżej ich spodu.

Drenaż opaskowy na gliniastej działce jakie głębokości

Glina i iły przepuszczają wodę tak słabo, że każdy milimetr różnicy w poziomie rury decyduje o skuteczności całego systemu. Na działce gliniastej drenaż opaskowy powinien więc leżeć głębiej niż na piaszczystej, inaczej woda gruntowa nie zdąży do niego dopłynąć.

W gruntach spoistych (gliny piaszczyste, gliny, iły) optymalna głębokość rury drenażowej to 1,4-2,0 m. Tak głęboko umieszczony rurociąg trafia w strefę, gdzie ciśnienie spływowe wody jest największe, a sama glina jest jeszcze na tyle plastyczna, by woda migrowała w kierunku perforacji. Płytsze ułożenie (0,8-1,0 m) zbiera tylko wodę z wierzchniej warstwy, pozostawiając fundament zawilgocony od spodu.

Na gruntach sypkich (piaski średnie i grube, żwiry) drenaż działa sprawniej, więc wystarczy głębokość 0,6-1,0 m. Piasek nie zatrzymuje wody: filtracja grawitacyjna powoduje, że wilgoć dociera do rury z promienia kilku metrów w ciągu godzin, nie tygodni. Płytszy wykop oznacza niższy koszt robót ziemnych, mniej żwiru i krótszą taśmę geowłókniny.

Na glebach organicznych (torfy, namuły) żadna uniwersalna głębokość nie zadziała. Takie podłoże osiada nierównomiernie, a jego współczynnik filtracji zmienia się wraz z rozkładem materii organicznej. Wymaga to odrębnego projektu geotechnicznego z obliczeniem konsolidacji gruntu, najczęściej z drenażem pionowym wspomaganym geosyntetykami.

Praktyczny test: standardowe głębokości weryfikujemy odwiertem, ponieważ różnica 30 cm między projektem a rzeczywistością to norma, szczególnie po zimie, gdy glina pęcznieje i wypycha warstwę drenażową ku górze.

Poziom wód gruntowych i jego wpływ na głębokość instalacji

Rura drenażowa musi leżeć poniżej maksymalnego rocznego poziomu wody gruntowej. W przeciwnym razie system działa odwrotnie niż powinien: nie obniża zwierciadła wody, lecz dostarcza ją pod ławę fundamentową.

Maksymalny poziom wód gruntowych w Polsce przypada na kwiecień i maj, po roztopach oraz wiosennych opadach. Badanie wykonane w sierpniu da wynik zaniżony o 40-80 cm, co w praktyce oznacza, że fundament będzie przez kilka miesięcy w roku zanurzony w wodzie gruntowej. Dlatego pomiary piezometryczne albo przegląd map hydrogeologicznych PIG wykonuje się wczesną wiosną.

Jeżeli lustro wody ustabilizowało się na przykład na głębokości 1,3 m od powierzchni, drenaż opaskowy układa się minimum 20-30 cm poniżej tej wartości, czyli na 1,5-1,6 m. Takie umiejscowienie rurociągu tworzy depresję (stożek obniżonego ciśnienia), która przez cały rok utrzymuje fundament w suchej strefie. Rura umieszczona powyżej lustra wody jedynie zbiera wodę z wierzchnich warstw i nie redukuje parcia hydrostatycznego na ścianę fundamentową.

Szybką orientację dają studnie kopane sąsiadów: stabilny poziom wody w nich po kilku dniach bez opadów odpowiada mniej więcej poziomowi wód gruntowych na działce. Różnica wynika z różnicy rzędnych terenu, ale orientacyjnie to najtańsze źródło informacji, zanim zamówi się badanie geotechniczne.

Kiedy drenaż opaskowy w ogóle nie jest potrzebny

Na działkach z wodą gruntową poniżej 2,5 m i przepuszczalnym podłożem (piasek, żwir) drenaż bywa zbędny. Woda nigdy nie podchodzi do poziomu fundamentu, więc instalacja kosztuje kilkanaście tysięcy złotych, nie chroniąc niczego. Zamiast tego warto ograniczyć się do opaski przeciwwilgociowej na ławie i hydroizolacji typu ciężkiego.

Jak wykonać drenaż opaskowy krok po kroku

Technologia wykonania wpływa na trwałość instalacji tak samo mocno jak głębokość. Rura położona zgodnie z projektem, ale w nieprawidłowej obsypce, zamuli się w ciągu pięciu lat i przestanie odprowadzać wodę.

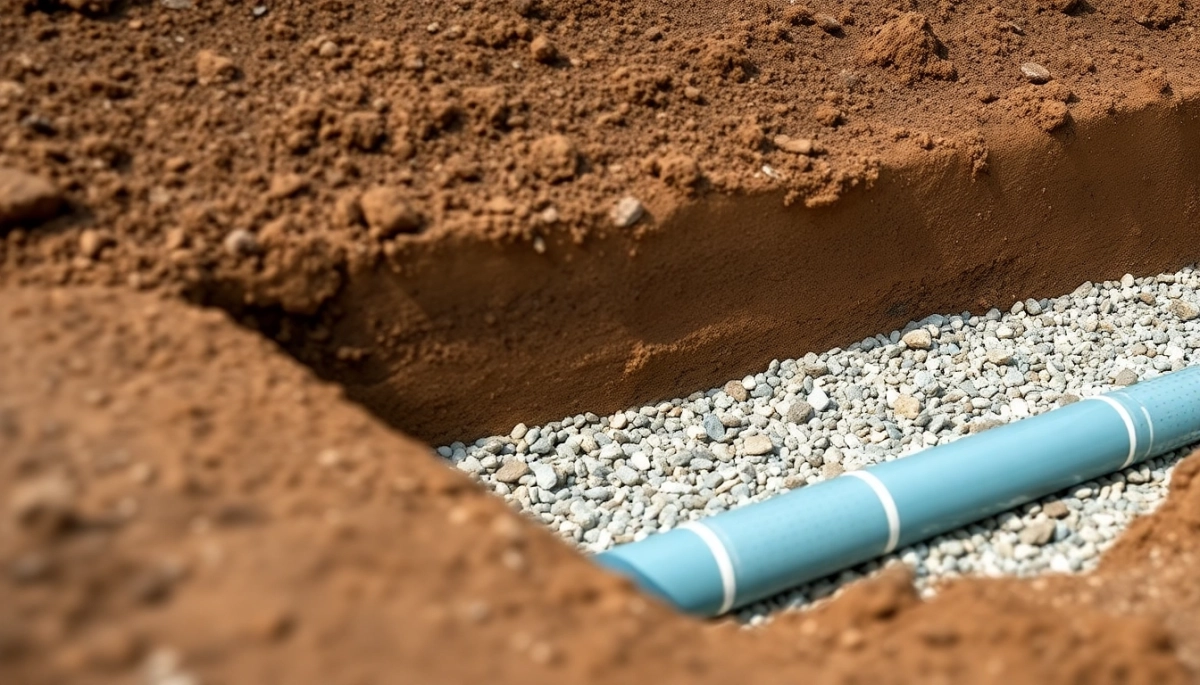

Wykop prowadzi się w odległości 50-80 cm od ściany fundamentowej, szerokości 50-60 cm, dnem nachylonym zgodnie z projektowanym spadkiem. Dno wyrównuje się 10-15 cm warstwą piasku średniego, który stanowi filtr wstępny i chroni geowłókninę przed przebiciem przez ostre krawędzie gruntu rodzimego.

Na tak przygotowane dno układa się geowłókninę polipropylenową o gramaturze 150-200 g/m² z zakładkami minimum 30 cm. Gramatura ma znaczenie: zbyt cienka (poniżej 100 g/m²) przepuszcza cząstki ilaste, które po kilku sezonach zatykają perforacje rury. Geowłókninę wywija się następnie na ścianki wykopu, tworząc "kieszeń" na żwir.

Rury PVC Ø100 mm z perforacją na 2/3 obwodu (otwory skierowane ku dołowi) układa się na 15-20 cm warstwie żwiru płukanego 16-32 mm. Średnica 100 mm wystarcza w typowym domu jednorodzinnym; Ø150 mm stosuje się przy intensywnym napływie wody albo na działkach o powierzchni powyżej 1500 m² z dużym spadkiem terenu. Spadek rur wynosi minimum 0,3% w kierunku odbiornika, a na glinach co najmniej 0,5%, ponieważ mniejszy spadek nie pokona oporów filtracji wody przez osad.

Zasypkę wykonuje się warstwami co 30 cm z zagęszczeniem mechanicznym (ubijak wibracyjny, nie ręczny). Zbyt luźna zasypka osiada nierównomiernie, tworząc na powierzchni zagłębienia, w których zbiera się woda opadowa, zwiększając napływ na drenaż.

Studzienka rewizyjna Ø315 mm trafia na każdym załamaniu trasy oraz co 25-30 m na prostej. Bez niej czyszczenie drenażu staje się niemożliwe; ciśnieniowe płukanie wymaga dostępu do rury z obu stron. Studzienki umieszcza się na tej samej głębokości co rurociąg, a ich pokrywy wystają 5-10 cm ponad teren, żeby woda powierzchniowa nie wlewała się do środka.

Najczęstsze błędy wykonawcze

Drenaż powyżej strefy przemarzania zamarza zimą i przestaje działać. Brak ciągłości spadku (nawet 2 cm za mało na 10 m) powoduje zastój wody i zamulenie. Zamulenie przez brak geowłókniny albo zbyt drobny żwir (frakcja 8-16 mm zamiast 16-32 mm) zatyka perforacje w ciągu 3-5 lat. Odprowadzanie wody do kanalizacji ogólnospławnej bez pozwolenia wodnoprawnego to wykroczenie administracyjne, karane grzywną. Brak studzienek rewizyjnych oznacza, że pierwsze poważne zamulenie kończy się rozkopaniem całego ogrodu.

Konserwacja, która przedłuża żywotność

Drenaż opaskowy płucze się ciśnieniowo co 2-3 lata, najlepiej późną jesienią, po zakończeniu wegetacji. Objawy zapchania pojawiają się wcześniej: woda stoi w studzience dłużej niż 24 godziny po intensywnym deszczu, a wokół fundamentu utrzymuje się wilgoć, mimo że pogoda jest sucha. Regularne płukanie (woda pod ciśnieniem 100-150 bar, dysza z przodem wypłukującym) przywraca drożność rur i wypłukuje osad z obsypki żwirowej.

Drenaż opaskowy, obwodowy i francuski porównanie

Drenaż francuski (żwirowy bez rury) sprawdza się przy odprowadzaniu wody opadowej z powierzchni działki, ale nie obniża poziomu wód gruntowych i nie chroni fundamentu przed wilgocią kapilarną. Stosowanie go zamiast opaskowego na gliniastej działce to jeden z najczęstszych błędów inwestorów, kuszących się na niższy koszt.

Checklist przed rozpoczęciem prac

• Badanie geotechniczne działki (minimum 3 odwierty do głębokości 3 m)
• Poziom wód gruntowych wiosenny, potwierdzony piezometrem lub studniami sąsiadów
• Projekt z obliczeniem spadku i średnicy rur
• Pozwolenie wodnoprawne na odprowadzanie wody do odbiornika
• Dobór rur perforowanych oraz geowłókniny o właściwej gramaturze

Jaki masz grunt na działce i jak wysoko stoi woda wiosną? Od tych dwóch informacji zależy, czy drenaż opaskowy wymaga głębokości 80 cm, czy 180 cm. Bez nich każda tabela orientacyjna pozostaje jedynie punktem wyjścia.

Źródła danych: norma PN-81/B-03020 "Grunty budowlane. Posadowienie bezpośrednie budowli", norma DIN 4095 "Dränung zum Schutz baulicher Anlagen", Warunki Techniczne jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2022 poz. 1225), mapa stref przemarzania ITB, baza danych hydrogeologicznych Państwowego Instytutu Geologicznego (pgi.gov.pl), katalogi producentów rur PVC i geosyntetyków.
