Jeśli budujesz dom na działce, gdzie woda gruntowa czai się tuż pod powierzchnią, wiesz, jak frustrujące mogą być mokre fundamenty i problemy z wilgocią w piwnicy. Drenaż opaskowy to prosty, ale skuteczny schemat, który otacza budynek siecią rur, odprowadzając nadmiar wody i chroniąc stabilność konstrukcji. W tym artykule omówimy dokładnie, jak wygląda jego schemat, od badania gruntu po wykonanie i koszty, z naciskiem na planowanie oraz elementy niezbędne do montażu, byś mógł bezpiecznie posadowić fundamenty bez obaw o podmakanie terenu.

• Schemat drenażu opaskowego co to jest
• Badanie gruntu do schematu drenażu opaskowego
• Planowanie schematu drenażu opaskowego
• Elementy schematu drenażu opaskowego
• Wykonanie schematu drenażu opaskowego
• Schemat drenażu opaskowego na glebach gliniastych
• Koszty schematu drenażu opaskowego
• Pytania i odpowiedzi: Drenaż opaskowy schemat budowy i montażu

Schemat drenażu opaskowego co to jest

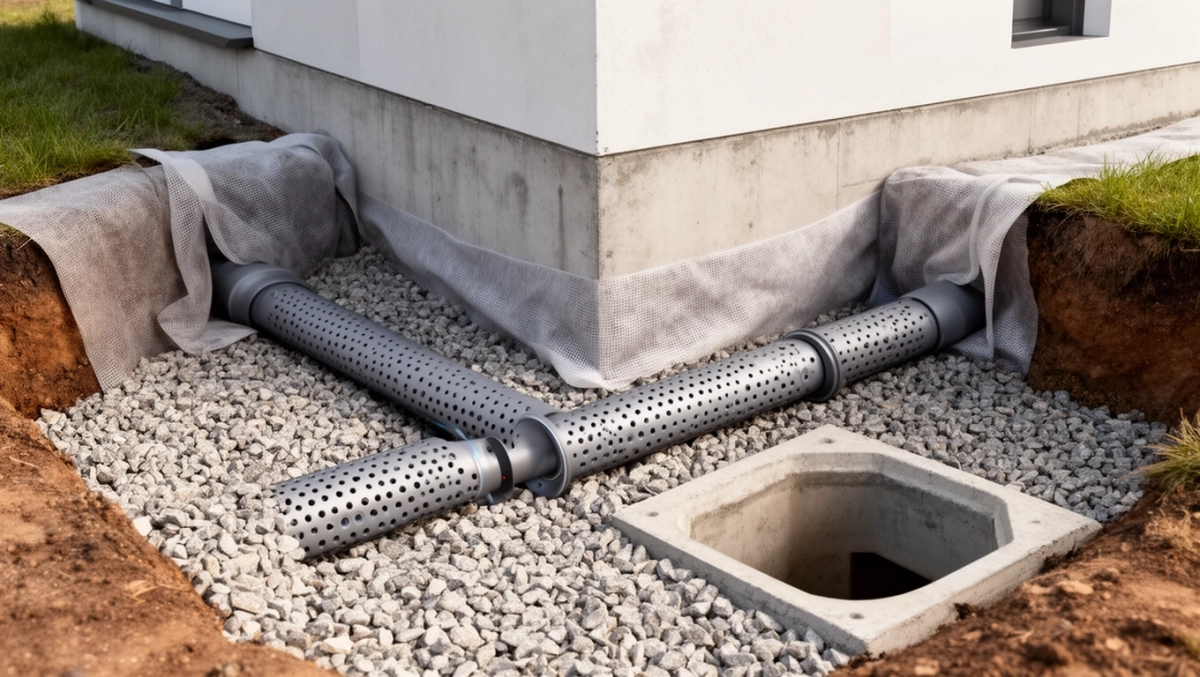

Drenaż opaskowy schematycznie przedstawia system rur perforowanych ułożonych wokół fundamentów budynku w kształcie zamkniętej opaski. Rury te zbierają wodę gruntową i opadową, kierując ją do odbiornika, takiego jak studnia chłonna lub kanalizacja. Dzięki perforacjom woda przesiąka do wnętrza rur, a geowłóknina zapobiega zapychaniu gruzem. Schemat zakłada głębokość poniżej poziomu fundamentów, z minimalnym spadkiem 1% dla swobodnego odpływu. Taki układ chroni ściany fundamentowe przed bezpośrednim kontaktem z wilgocią, utrzymując suchy grunt pod budynkiem.

Wizualnie schemat drenażu opaskowego przypomina obwód zamknięty, biegnący wzdłuż ław fundamentowych lub stóp. Na narożnikach i co 20-30 metrów umieszcza się studzienki rewizyjne do inspekcji i czyszczenia. System integruje się z izolacją pionową i poziomą fundamentów, tworząc kompleksowe zabezpieczenie. Woda z opaski nie wpływa do piwnic, lecz jest odprowadzana poza obrys budynku. Ten schemat sprawdza się szczególnie na terenach o wysokim poziomie wód gruntowych, powyżej 1 metra poniżej posadowienia.

Podstawowa zasada działania opiera się na grawitacji i filtracji. Woda gruntowa napotyka obsypkę żwirową wokół rur, przefiltrowaną przez geowłókninę, i spływa do perforacji. Schemat uwzględnia kierunek spadku w stronę naturalnego obniżenia terenu lub sztucznego odbiornika. W przypadku budynków z piwnicą drenaż układa się niżej, by woda nie podtłaczała pod podłogę. Cały obwód musi być szczelny, bez przerw, co zapewnia ciągłość odprowadzenia.

Badanie gruntu do schematu drenażu opaskowego

Przed szkicem schematu drenażu opaskowego kluczowe jest badanie gruntu na działce budowlanej, które określa poziom wód gruntowych i rodzaj podłoża. Geodeta lub hydrogeolog wykonuje próbne wiercenia i pomiary, ustalając wysokość lustra wody w różnych porach roku. Na glebach gliniastych lub mulistych woda stagnuje, co wymusza drenaż. Wyniki badań decydują o głębokości wykopu i spadku rur. Bez tego etapu ryzykujesz niewłaściwy schemat, prowadzący do nieskutecznego odwodnienia.

Analiza gruntu obejmuje testy penetracyjne i laboratoryjne próbki, oceniające przepuszczalność i nośność. Jeśli poziom wód gruntowych przekracza 1,5 metra poniżej fundamentów, drenaż opaskowy staje się obligatoryjny. Na terenach podmokłych badanie ujawnia sezonowe wahania, wymagające szerszej opaski. Raport hydrogeologiczny zawiera dane o kierunkach odpływu naturalnego, co wpływa na projekt schematu. Te informacje przekazujesz projektantowi, by dostosować posadowienie budynku.

Rodzaje badań gruntu

• Wiercenia ręczne lub mechaniczne do 5-10 metrów głębokości, z pobraniem rdzeni.
• Pomiary poziomowodyzacyjne w studniach obserwacyjnych przez minimum 2 tygodnie.
• Statyczne sondowanie CPT dla oceny warstw gruntu i ich wilgotności.
• Analizy granulometryczne określające frakcje gliny, piasku i żwiru.

Wyniki badań pozwalają na precyzyjne narysowanie schematu, uwzględniającego lokalne warunki. Na przykład, przy wysokim poziomie wód gruntowych wykop pogłębia się o 30-50 cm poniżej ław. Badanie zapobiega błędom, takim jak zbyt płytki drenaż, co grozi podmakaniem fundamentów podczas deszczów.

Planowanie schematu drenażu opaskowego

Planowanie schematu drenażu opaskowego zaczyna się przed adaptacją projektu typowego, integrując go z architekturą budynku. Określasz obwód opaski na podstawie rzutu fundamentów, dodając 1-2 metry poza ławy dla pełnego otaczenia. Schemat musi uwzględniać spad kondensacyjny 1-2% w stronę odbiornika wody. Projektant uwzględnia geometrię budynku, narożniki i punkty rewizyjne. Na działkach o nieregularnym ukształtowaniu terenu planujesz dodatkowe odgałęzienia.

W planie zaznaczasz głębokość posadowienia w zależności od poziomu gruntu i wód podziemnych. Dla budynków z piwnicą schemat zakłada rury poniżej stropu, z połączeniem do izolacji. Integracja z kanalizacją deszczową pozwala na wspólny odbiornik. Geodeta wytycza trasę na placu budowy, zapewniając zgodność z projektem. Planowanie minimalizuje prace ziemne, skracając czas realizacji stanu zero.

Kroki planowania

• Analiza raportu geotechnicznego i hydrogeologicznego.
• Rysunek schematu w skali 1:50 z wymiarami i spadami.
• Dobór materiałów w zależności od obwodu budynku (np. 100 m dla domu 120 m²).
• Konsultacja z firmą wykonawczą pod kątem wykonalności.
• Uzgodnienie z inspektorem nadzoru budowlanego.

Taki plan zabezpiecza przed niespodziankami podczas kopania, jak napotkanie skał czy starych instalacji. Na terenach nachylonych dostosowujesz wysokość opaski, by woda spływała grawitacyjnie.

Elementy schematu drenażu opaskowego

Schemat drenażu opaskowego opiera się na rurach perforowanych z PVC lub PE o średnicy 80-100 mm, odpornych na korozję i zgniatanie. Każda rura owinięta geowłókniną filtracyjną zapobiega wnikaniu drobnych cząstek gruntu. Obsypka z żwiru 16-32 mm tworzy warstwę drenującą o grubości 20-30 cm. Studzienki rewizyjne z kratek umożliwiają czyszczenie i kontrolę przepływu. Łączniki i kolana zapewniają szczelność na narożnikach.

Geowłóknina o gramaturze 100-150 g/m² filtruje wodę, chroniąc perforacje przed zamuleniem. Kruszywo musi być płukane, bez frakcji pylastych, by zapewnić wysoką przepuszczalność. W schemacie przewiduje się taśmę geowłókninową na dnie wykopu dla stabilizacji. Rury układa się kielichem w dół, co ułatwia spływ kondensatu. Całość zasypuje się gliną lub ziemią rodzimą, ubijając warstwami.

Porównanie materiałów

Te elementy tworzą trwały system, działający dekady bez awarii. Wybór zależy od warunków gruntu na glinach grubszą obsypkę.

Wykonanie schematu drenażu opaskowego

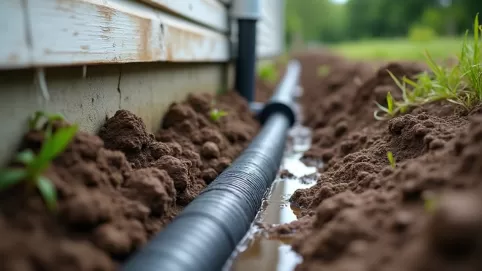

Wykonanie schematu drenażu opaskowego wymaga wykopu wokół fundamentów na głębokości 30-50 cm poniżej ław, szerokości 40-60 cm. Dno wyrównuje się taśmą geowłókninową, układając rury ze spadkiem sprawdzonym niwelatorem. Na dno sypie się 10 cm żwiru, potem rurę z otuliną. Obsypuje się żwirem do połowy wysokości rury, łącząc elementy na złączki. Studzienki montuje się w narożnikach i co 25 metrów.

Po ułożeniu obwodu sprawdza się szczelność, wlewając wodę i obserwując odpływ. Zasypkę żwirową wieńczy geowłókniną, chroniąc przed zanieczyszczeniami. Wykop zasypuje się ziemią, ubijając zagęszczarką w warstwach 20 cm. Prace wykonuje się przed betonowaniem fundamentów lub po, w stanie surowym. W suchych warunkach możliwe samodzielne wykonanie przy prostej geometrii budynku.

Kolejność montażu

• Wykop wokół obwodu z zachowaniem spadku.
• Ułożenie geowłókniny i warstwy żwiru początkowej.
• Montaż rur perforowanych z otuliną i złączkami.
• Instalacja studzienek rewizyjnych i podłączenie do odbiornika.
• Obsypka żwirowa i zasypka gruntem.
• Test szczelności i inspekcja.

Profesjonalna firma zapewnia zgodność ze schematem, minimalizując błędy. Na dużych obiektach stosuje się maszyny do wykopów, przyspieszając proces.

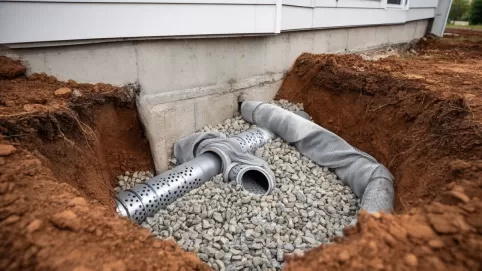

Schemat drenażu opaskowego na glebach gliniastych

Na glebach gliniastych schemat drenażu opaskowego wymaga głębszego wykopu, bo glina słabo przepuszcza wodę, powodując stagnację. Rury układa się 50-70 cm poniżej fundamentów, z szerszą obsypką żwirową 40 cm. Geowłóknina o wyższej gramaturze chroni przed zamuleniem frakcjami ilastymi. Spad zwiększa się do 1,5%, kierując wodę do odległego odbiornika. Dodatkowe studnie chłonne wzmacniają system na mulistych podłożach.

Schemat uwzględnia gęstszą sieć studzienek rewizyjnych co 15-20 metrów, ułatwiając konserwację. Glina pod wpływem wody pęcznieje, zagrażając posadowieniu, dlatego drenaż opaskowy obniża poziom gruntowych wód trwale. Integracja z izolacją bentonitową fundamentów podwaja ochronę. Na takich glebach badanie gruntu jest obowiązkowe, ujawniając warstwy nieprzepuszczalne. System zapobiega osiadaniu budynku w czasie.

Wykonanie na glinach zakłada sezon suchy, by uniknąć zalewania wykopu. Obsypkę żwirową miesza się czasem z piaskiem dla lepszej filtracji. Schemat dla gliniastych terenów zakłada dłuższy okres zasypywania, z kontrolą wilgotności gruntu. Efektem jest stabilny grunt pod kolejnymi kondygnacjami.

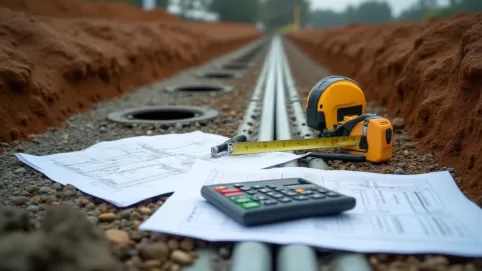

Koszty schematu drenażu opaskowego

Koszty schematu drenażu opaskowego wahają się od 100 do 200 zł za metr bieżący, zależnie od obwodu budynku i warunków gruntowych. Dla domu o obwodzie 80 metrów całkowity wydatek to 8-16 tysięcy zł, w tym materiały i robocizna. Na glebach gliniastych cena rośnie o 20-30% przez głębszy wykop. Badanie gruntu dodaje 1-3 tysiące zł, ale oszczędza na naprawach. Profesjonalne wykonanie zwraca się w uniknięciu kosztownych interwencji fundamentowych.

Robocizna stanowi 40-50% kosztów, zależnie od dostępności maszyn. Materiały: rury 20-30 zł/mb, żwir 50-80 zł/m³, geowłóknina 5-10 zł/m². Studzienki rewizyjne to 200-400 zł sztuka. Na prostych działkach samodzielne wykonanie obniża cenę o połowę. Długoterminowo drenaż skraca czas prac ziemnych o 20-30%, redukując ogólne koszty budowy.

Wykres ilustruje oszczędności: drenaż opaskowy halved koszty potencjalnych napraw. Na działkach z wysokim poziomem wód inwestycja jest nieunikniona, by uniknąć podtopień piwnic.

Pytania i odpowiedzi: Drenaż opaskowy schemat budowy i montażu

• Co to jest drenaż opaskowy i jak wygląda jego schemat?

  Drenaż opaskowy to system rur perforowanych otaczających budynek w kształcie opaski, zbierających i odprowadzających wodę gruntową oraz opadową. Schemat obejmuje wykop wokół fundamentów na głębokości poniżej poziomu wód gruntowych, ułożenie rur owiniętych geowłókniną, zasypkę żwirową o frakcji 16-32 mm oraz studnie rewizyjne co 20-30 m z minimalnym spadkiem 1% w kierunku odprowadzenia wody.

• Jakie są podstawowe elementy drenażu opaskowego?

  Podstawowe elementy to rury perforowane z PVC lub PE o średnicy 80-100 mm, geowłóknina filtracyjna zapobiegająca zapychaniu, kruszywo żwirowe jako otoczka filtracyjna oraz studnie rewizyjne i zbiornik chłonny lub kanalizacja burzowa do odbioru wody. Spad kondensacyjny wynosi minimum 1%.

• Na jakim gruncie i kiedy stosować drenaż opaskowy?

  Stosować na działkach gliniastych, mulistych lub o wysokim poziomie wód gruntowych powyżej 1 m poniżej fundamentów. Planować przed rozpoczęciem prac ziemnych, po analizie gruntu przez geodetę lub hydrogeologa, aby chronić fundamenty przed podmakaniem i wilgocią.

• Jakie są koszty drenażu opaskowego i kto powinien go wykonać?

  Koszty wynoszą około 100-200 zł za metr bieżący, zwracając się poprzez uniknięcie napraw fundamentów. Wykonanie wymaga specjalistycznej firmy, geodety i hydrogeologa; samodzielna realizacja możliwa tylko przy niskim poziomie wód i prostej geometrii budynku.
