Substrat ekstensywny drenażowy właściwości i zastosowanie

Problem nadmiaru wody stojącej na dachu zielonym potrafi zniweczyć nawet najlepiej zaplanowany projekt korzenie gniją, warstwa izolacyjna przestaje być szczelna, a ciężar zalegającej wilgoci powoli, ale nieubłaganie obciąża konstrukcję. Substrat ekstensywny drenażowy zmienia tę kalkulację diametralnie, bo łączy w jednej warstwie to, co dotychczas wymagało osobnych komponentów. Warto zrozumieć, dlaczego ten materiał działa inaczej niż tradycyjne podłoża ogrodnicze i jakie mechanizmy fizyczne stoją za jego właściwościami.

• Skład mineralno‑organiczny substratu ekstensywnego
• Właściwości drenażowe i retencja wody
• Zastosowanie w dachach zielonych ekstensywnych
• Montaż i wykonawstwo substratu drenażowego
• Porównanie z innymi substratami drenażowymi
• Substrat ekstensywny drenażowy pytania i odpowiedzi

Skład mineralno‑organiczny substratu ekstensywnego

Podstawą substratu drenażowego przeznaczonego na dachy ekstensywne jest połączenie frakcji mineralnej z domieszką organiczną w ściśle kontrolowanych proporcjach. Część mineralna zazwyczaj kruszywo wulkaniczne, perlit lub łupki odpowiada za sztywność strukturalną i tworzy trwały szkielet porowaty, który nie ugniata się pod własnym ciężarem ani pod obciążeniem warstwy wegetacyjnej. Organiczny komponent, stanowiący zwykle od ośmiu do czternastu procent masy całkowitej, dostarcza substancji humusowych wiążących wodę i uwalniających składniki odżywcze w tempie dostosowanym do potrzeb roślin o minimalnych wymaganiach siedliskowych.

Struktura porowa takiego podłoża kształtuje się w procesie granulacji, gdzie ziarna mineralne łączą się spoiwem organicznym, tworząc agregaty o średnicy od dwóch do ośmiu milimetrów. Pomiędzy tymi agregatami powstają makropory o średnicy przekraczającej sto mikrometrów to właśnie one umożliwiają błyskawiczny odpływ wody opadowej i zarazem zapewniają przestrzeń dla systemu korzeniowego roślin ekstensywnych. Gęstość nasypowa materiału oscyluje zazwyczaj w przedziale od sześciuset do ośmiuset kilogramów na metr sześcienny, co przy grubości warstwy od stu dwudziestu do stu osiemdziesięciu milimetrów daje obciążenie konstrukcji znacznie niższe niż w przypadku substratów ciężkich.

Istotną cechą mineralno-organicznego składu jest jego trwałość strukturalna materiał nie ulega mineralizacji w takim stopniu jak czyste podłoża torfowe, które po kilku latach kurczą się i zagęszczają. Kruszywo wulkaniczne zachowuje swoją objętość przez dekady, a spoiwo organiczne, raz zestalone, tworzy stabilną matrycę odporną na rozkład biologiczny. To oznacza, że parametry wodno-powietrzne substratu pozostają stałe przez cały okres eksploatacji dachu zielonego, bez konieczności uzupełniania czy wymiany warstwy wegetacyjnej.

Frakcja organiczna w tym podłożu pochodzi najczęściej z kompostu roślinnego o niskim stopniu rozkładu, który dostarcza węgla organicznego wolno uwalnianego do roztworu glebowego. Stosunek węgla do azotu w takim materiale utrzymuje się na poziomie dwudziestu do trzydziestu, co zapobiega gwałtownemu uwolnieniu azotu mineralnego zjawisku niepożądanemu, ponieważ prowadzi do bujnego wzrostu chwastów kosztem pożądanej roślinności ekstensywnej. Wolicelarna proporcja składników sprawia, że rośliny takie jak rozchodnik, cekropia czy trawy górskie otrzymują dokładnie tyle pożywienia, ile potrzebują do utrzymania zrównoważonego wzrostu.

Wilgotność robocza substratu przy dostawie wynosi zazwyczaj od dwunastu do osiemnastu procent masy, co pozwala na łatwe rozplantowanie i wyrównanie warstwy bez efektu sklejania się granulatu. Przy aplikacji należy uwzględnić fakt, że materiał pochłania wodę z powietrza podczas magazynowania, dlatego przed rozłożeniem warto sprawdzić wilgotność cząstkową zbyt suchy substrat pyli, zbyt mokry trudno się rozprowadza równomiernie.

Właściwości drenażowe i retencja wody

Wodoprzepuszczalność substratu drenażowego stanowi jego fundamentalną cechę, warunkującą możliwość jednowarstwowego zastosowania na dachach zielonych. Współczynnik infiltracji dla tego typu materiału osiąga wartości rzędu od trzystu do pięciuset litrów na metr kwadratowy na godzinę, co oznacza, że nawet intensywne opady deszczu nie powodują zastoiska wodnego na powierzchni warstwy wegetacyjnej. Mechanizm ten wynika bezpośrednio z geometrii porów międzyaggregatowych duża średnica makroporów sprawia, że siła grawitacji swobodnie odprowadza wodę ku powierzchni hydroizolacji.

Tymczasem retencja wody, rozumiana jako zdolność do zatrzymywania wilgoci między opadami, możliwa jest dzięki mikroskopijnym porom wewnątrz agregatów mineralno-organicznych. Średnica tych mikropór zawiera się zazwyczaj w przedziale od jednego do pięćdziesięciu mikrometrów, co odpowiada zakresowi napięcia kapilarnego wody glebowej. Woda zatrzymana w tych porach nie spływa grawitacyjnie, lecz pozostaje dostępna dla korzeni roślinnych przez okres od trzech do siedmiu dni po deszczu, w zależności od temperatury otoczenia i głębokości warstwy.

Zależność między wodoprzepuszczalnością a retencją opisuje krzywa charakterystyki wodnej podłoża, której przebieg dla substratów drenażowych przyjmuje kształt zbliżony do litery S. W zakresie niskich ciśnień kapilarnych materiał odpowiada niemal natychmiastowym odpływem, co chroni system korzeniowy przed zalanie. W zakresie średnich ciśnień krzywa przechodzi przez plateau, gdzie przyrost zawartości wody jest minimalny nawet przy znaczącym wzroście ciśnienia to strefa optymalnej równowagi między drenażem a wilgotnością. Dopiero przy wysokich ciśnieniach kapilarnych, odpowiadających silnemu wysuszeniu, substrat oddaje wodę roślinom.

Eliminacja osobnej warstwy drenażowej, możliwa właśnie dzięki wysokiej wodoprzepuszczalności substratu mineralno-organicznego, niesie ze sobą konkretne konsekwencje dla projektu dachu. Tradycyjny układ wielowarstwowy, składający się z warstwy filtracyjnej, drenażowej i wegetacyjnej, generuje łączną grubość od dwustu pięćdziesięciu do trzystu pięćdziesięciu milimetrów. Zastosowanie substratu drenażowego jako jedynej warstwy nośnej redukuje tę wartość do stu czterdziestu do dwustu dwudziestu milimetrów, co przy typowym obciążeniu użytkowym dachu przekłada się na oszczędność od czterdziestu do sześćdziesięciu kilogramów na metr kwadratowy.

Odporność na kolmatację, czyli zatykanie porów przez drobne cząstki mineralne i substancje organiczne, zależy od zachowania ciągłości struktury porowej w warstwie granicy agregatowej. Producenci substratów drenażowych stosują różne strategie stabilizacji tej granicy od termicznego zestalania spoiwa po mechaniczną impregnację hydrofobową. Niezależnie od metody produkcji, kluczowym parametrem kontrolnym pozostaje współczynnik hydrodynamiczny mierzony po symulowanym pięcioletnim cyklu eksploatacji spadek infiltracji o więcej niż dwadzieścia procent wskazuje na postępującą kolmatację wymagającą interwencji.

Zastosowanie w dachach zielonych ekstensywnych

Dachy ekstensywne, w przeciwieństwie do intensywnych, projektowane są z myślą o minimalnej interwencji użytkownika po fazie założenia roślinność dobierana jest tak, aby rozwijała się samodzielnie przy dostępie wyłącznie do wody opadowej i składników mineralnych zawartych w podłożu. Substrat drenażowy idealnie wpisuje się w tę filozofię, ponieważ jego właściwości fizykochemiczne odpowiadają siedliskom extreme glebom płytkim, skalnym, o zmiennej wilgotności. Rośliny typu sedum, rozchodnik, czy trawy arktyczne ewoluowały właśnie w takich warunkach, dlatego doskonale znoszą okresy suszy przeplatane gwałtownymi opadami.

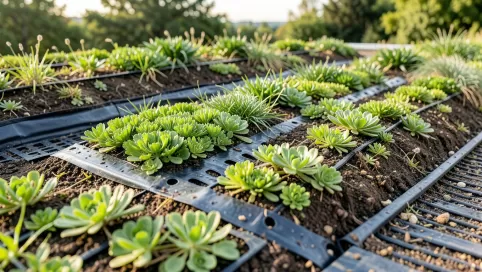

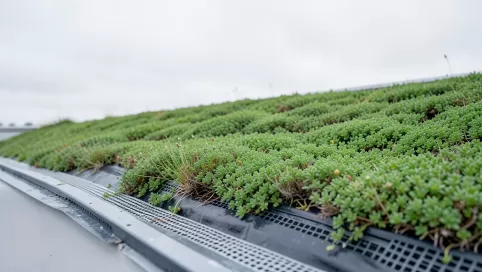

Nachylenie dachu stanowi istotny parametr determinujący wybór grubości warstwy substratu. Na dachach płaskich, o kącie nachylenia do pięciu stopni, standardowa grubość od stu dwudziestu do stu pięćdziesięciu milimetrów zapewnia wystarczającą objętość dla systemu korzeniowego i rezerwę wodną. Przy nachyleniu od pięciu do piętnastu stopni konieczne jest zwiększenie grubości do stu osiemdziesięciu milimetrów, ponieważ woda spływa szybciej po powierzchni i skraca się czas kontaktu z podłożem. Na dachach spadzistych, powyżej piętnastu stopni, substrat drenażowy wymaga dodatkowego unieruchomienia stosuje się wówczas geokraty lub maty przeciwerozyjne zatopione w wierzchniej warstwie.

Gatunki roślinne najlepiej współpracujące z substratem drenażowym to te o płytkim systemie korzeniowym, nieprzekraczającym głębokości stu dwudziestu milimetrów, oraz o zdolności do magazynowania wody w liściach mechanizm ten nosi nazwę folijarnej retencji i jest charakterystyczny dla sukulentów z rodzaju Sedum. Trawy, takie jak kostrzewa czerwona czy śmiałek darniowy, rozwijają w tym podłożu gęstą sieć korzeni przybyszowych, które stabilizują powierzchnię warstwy i zapobiegają erozji wietrznej. Mchy, choć technicznie nie są roślinami kwiatowymi, zasiedlają substrat drenażowy naturalnie, tworząc z czasem ciągłą darń retencyjną.

Ochrona przed chwastami stanowi jeden z najistotniejszych argumentów przemawiających za zastosowaniem substratu mineralno-organicznego o kontrolowanym składzie. Tradycyjne podłoża ogrodowe, bogate w materię organiczną i azot mineralny, sprzyjają kiełkowaniu nasion chwastów przenoszonych przez wiatł i ptaki. W substracie drenażowym zawartość azotu mineralnego jest ograniczona do minimum, a struktura porowa utrudnia rozwój siewek roślin jednoliściennych najczęstszych intruzów na dachach zielonych. Gatunki chwastów, które mimo to się pojawiają, to głównie te o bardzo krótkim cyklu życiowym, które same obumierają przedw pełni się nie rozwinie.

Izolacja termiczna generowana przez warstwę substratu drenażowego w połączeniu z roślinnością redukuje amplitudę temperatury na powierzchni hydroizolacji nawet o czterdzieści procent w porównaniu z gołym dachem pokrytym papą. Mechanizm ten wynika z kombinacji trzech czynników: parowania wody z powierzchni liści, oporu konwekcyjnego warstwy powietrza w porach substratu oraz albedo roślinności rozchodnikowej, odbijającej część promieniowania słonecznego. Efekt ten ma bezpośrednie przełożenie na koszty klimatyzacji budynku w okresie letnim dane z certyfikowanych obiektów wskazują na redukcję szczytowego obciążenia chłodniczego o od ośmiu do piętnastu procent.

Montaż i wykonawstwo substratu drenażowego

Instalacja substratu drenażowego na dachu zielonym wymaga spełnienia kilku warunków technicznych, których pominięcie skutkuje problemami eksploatacyjnymi pojawiającymi się dopiero po kilku latach. Podłoże, na którym układana jest warstwa wegetacyjna, musi być całkowicie szczelne i wolne od ostrych krawędzi mogących uszkodzić membranę hydroizolacyjną. Zaleca się wykonanie próby szczelności poprzez nalanie wody na powierzchnię izolacji i obserwację przez dwadzieścia cztery godziny każde zastoisko wskazuje na nierówność wymagającą wyrównania.

Przed przystąpieniem do prac należy sprawdzić nośność konstrukcji dachowej, ponieważ obciążenie od substratu drenażowego, warstwy wegetacyjnej i wody opadowej musi być uwzględnione w projekcie statycznym budynku. Przybliżone obciążenie charakterystyczne dla kompletnego układu ekstensywnego z substratem drenażowym wynosi od stu dwudziestu do stu osiemdziesięciu kilogramów na metr kwadratowy, co dla typowej płyty żelbetowej o grubości dwustu milimetrów oznacza margines bezpieczeństwa pozwalający na swobodne projektowanie warstwy wegetacyjnej.

Rozładunek i rozprowadzanie substratu odbywa się ręcznie na dachach o powierzchni do stu metrów kwadratowych lub przy użyciu przenośników taśmowych i manipulatorów teleskopowych na większych obiektach. Kluczowe jest unikanie jazdy ciężkiego sprzętu po wcześniej rozłożonej warstwie substratu każde ugniatanie zmniejsza objętość porów o około piętnaście procent, co bezpośrednio obniża wodoprzepuszczalność i zdolność retencyjną materiału. W praktyce oznacza to konieczność sekwencyjnego rozprowadzania: najpierw całą powierzchnię na wymaganą grubość, następnie montaż warstwy roślinnej, a dopiero na końcu instalację elementów wykończeniowych.

Wyrównanie warstwy substratu przeprowadza się przy użyciu łopat i desek nivelacyjnych, kontrolując grubość metodą punktową co dwa metry kwadratowe. Tolerancja grubości wynosi plus minus dziesięć milimetrów większe odchylenia przekładają się na nierównomierny rozkład wody w warstwie wegetacyjnej i zróżnicowany rozwój roślinności. Po ułożeniu substrat należy pozostawić na okres od czterdziestu ośmiu do siedemdziesięciu dwóch godzin, aby nastąpiła naturalna konsolidacja osiadanie pod własnym ciężarem bez zewnętrznego obciążania.

Przechowywanie substratu drenażowego przed aplikacją wymaga zabezpieczenia przed opadami atmosferycznymi, ponieważ nadmierna wilgotność zmienia jego właściwości robocze. Worki big-bag lub skrzynie kontenerowe z plandeką stanowią optymalne rozwiązanie dla placów budowy o ograniczonej przestrzeni. Okres przechowywania nie powinien przekraczać sześciu miesięcy od daty produkcji, po której następuje postępująca degradacja spoiwa organicznego i wymywanie najdrobniejszych frakcji mineralnych.

Porównanie z innymi substratami drenażowymi

Na rynku materiałów do dachów zielonych dostępne są substraty o zróżnicowanej charakterystyce, spośród których każdy typ odpowiada innemu profilowi aplikacyjnemu. Substraty mineralne pure, złożone wyłącznie z kruszyw wulkanicznych lub keramzytu, oferują doskonałą wodoprzepuszczalność i trwałość strukturalną, jednak całkowity brak komponentu organicznego oznacza konieczność regularnego nawożenia mineralnego roślinności. Substraty torfowe, popularne w początkowej fazie rozwoju technologii zielonych dachów, zapewniają wysoką retencję wody, ale ulegają mineralizacji i osiadaniu w ciągu pięciu do ośmiu lat.

Substraty wielowarstwowe, w których warstwa drenażowa i wegetacyjna są produkowane oddzielnie i układane jako odrębne komponenty, pozwalają na precyzyjne dostosowanie parametrów do specyfiki projektu, ale generują wyższe koszty materiałowe i montażowe. W tym modelu warstwa drenażowa wykonywana jest z perlitu lub keramzytu o wysokiej porowatości otwartej, natomiast warstwa wegetacyjna z mieszanki torfu z kompostem i mineralnymi dodatkami strukturalnymi. Łączna grubość takiego układu przekracza zazwyczaj trzysta milimetrów, co ogranicza zastosowanie do konstrukcji przewidzianych pod większe obciążenie.

Wybór substratu drenażowego jako rozwiązania jednowarstwowego uzasadnia się ekonomicznie w projektach, gdzie minimalizacja ciężaru konstrukcji ma kluczowe znaczenie na przykład przy modernizacji istniejących budynków, których stropy nie zostały zaprojektowane z myślą o obciążeniach od zieleni. Skrócenie czasu montażu, wynikające z eliminacji etapu układania osobnej warstwy drenażowej, przekłada się na redukcję kosztów robocizny od piętnastu do dwudziestu pięciu procent w zależności od skali projektu. Oszczędności materiałowe są jednak paradoksalnie niższe, ponieważ substrat drenażowy o kontrolowanym składzie kosztuje więcej za metr sześcienny niż suma kosztów osobnych komponentów różnica rekompensuje się jednak przez brak dodatkowych warstw.

Kryterium jakości substratu drenażowego, często pomijane w specyfikacjach przetargowych, stanowi jednorodność ziarnowa i powtarzalność parametrów między partiami produkcyjnymi. Warto przed zakupem żądać od dostawcy protokołów z badań laboratoryjnych wodoprzepuszczalności i retencji dla konkretnej partii, a nie tylko deklaracji producenta o zgodności z normą. Różnice między partiami mogą wynosić nawet trzydzieści procent w zakresie retencji objętościowej, co w warunkach eksploatacyjnych przekłada się na odczuwalne zróżnicowanie wilgotności podłoża na powierzchni dachu.

Aspekt środowiskowy, coraz częściej uwzględniany w kryteriach wyboru materiałów budowlanych, przemawia na korzyść substratów mineralno-organicznych wytwarzanych z localnych surowców i poddawanych recyklingowi. Produkcja kruszywa wulkanicznego generuje znacznie niższy ślad węglowy niż keramzyt spalany w piecach rotacyjnych, a stosowanie kompostu z odpadów zielonych zamyka obieg materii organicznej. Projekty certyfikowane w systemach LEED czy BREEAM mogą uzyskać dodatkowe punkty za zastosowanie materiału o deklarowanym pochodzeniu z recyklingu, co przy dużych inwestycjach komercyjnych stanowi wymierny argument finansowy.
