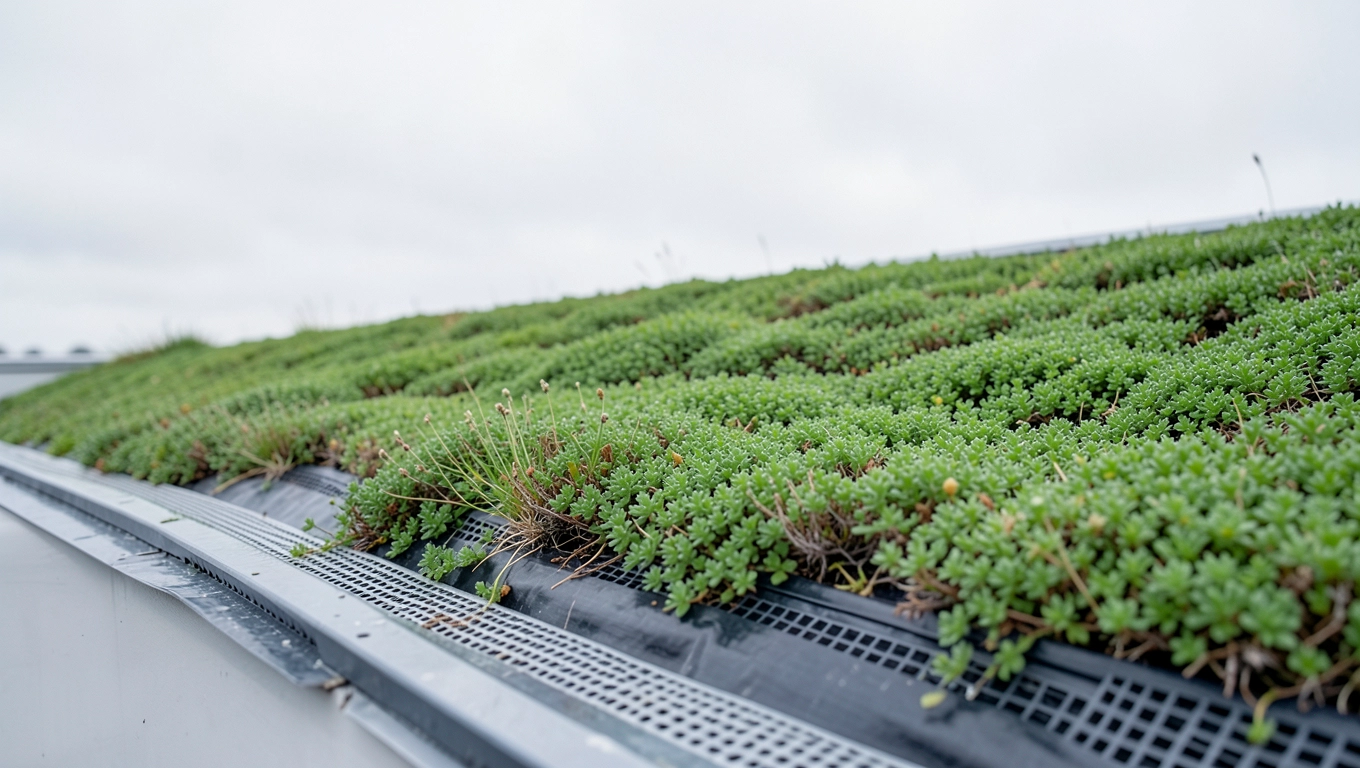

Zielony dach spadek 5° czy potrzebny drenaż EPDM?

Kiedy stoisz przed decyzją o tym, czy na zielonym dachu o spadku rzędu pięciu procent konieczny będzie osobny system drenażowy, prawdopodobnie przeglądasz sprzeczne informacje jedni mówią, że przy tak minimalnym nachyleniu woda i tak spłynie sama, inni ostrzegają przed konsekwencjami zastoju. Tymczasem odpowiedź nie jest binarna i zależy od kilku czynników, które warto rozłożyć na czynniki pierwsze, zanim podejmiesz ostateczną decyzję wykonawczą. Membrana EPDM jako warstwa hydroizolacyjna wprowadza tu dodatkową zmienną, bo jej właściwości mechaniczne i sposób współpracy z pozostałymi warstwami konstrukcyjnymi różnią się istotnie od tradycyjnych rozwiązań bitumicznych. Problem narasta szczególnie w kontekście warstwy wegetacyjnej, która nie tylko magazynuje wodę opadową, lecz także przez cały sezon wegetacyjny utrzymuje podłoże w stanie permanentnego nawilgocenia a to zmienia całą dynamikę odprowadzania wody w porównaniu z klasycznym pokryciem dachowym.

• Wymagania drenażowe przy spadku 5° na zielonym dachu
• Rodzaje systemów drenażowych dla membran EPDM
• Montaż warstwy drenażowej krok po kroku
• Najczęstsze błędy przy projektowaniu drenażu zielonego dachu
• Zielony dach przy spadku 5% czy potrzebny drenaż EPDM? (Pytania i odpowiedzi)

Wymagania drenażowe przy spadku 5° na zielonym dachu

Pięcioprocentowy spadek dachu oznacza, że na każdy metr długości powierzchnia opada o pięć centymet wysokości to kąt niewidoczny gołym okiem, ale mający realne przełożenie na zachowanie się wody opadowej. Przy tak minimalnym nachyleniu prędkość spływu powierzchniowego jest na tyle niska, że krople deszczu i woda z procesów konwekcji mają czas na wnikanie w strukturę warstwy wegetacyjnej, zamiast bezpiecznie odpłynąć po skłonie. Warstwa substratu działa przy tym jak gąbka jej porowata struktura potrafi zatrzymać od dwudziestu do czterdziestu procent objętości wody opadowej, tworząc rezerwuar, który stopniowo uwalnia wilgoć do korzeni roślin, ale też powolnie oddaje ją do niższych warstw systemu. Mechanizm ten jest korzystny dla rozwoju flory, ale jednocześnie oznacza, że przez długie okresy zwłaszcza po intensywnych opadach lub podczas długotrwałej wilgotnej pogody podłoże pozostaje nasycone wodą, która w warunkach niewystarczającego drenażu zaczyna migrować w kierunku hydroizolacji. Dla membrany EPDM nie jest to bezpośrednie zagrożenie, ponieważ materiał ten charakteryzuje się absolutną wodoszczelnością i odpornością na degradację biologiczną, jednak problem pojawia się na styku warstwy drenażowej i nośnej konstrukcji dachu, gdzie zastój wody prowadzi do korozji biologicznej drewna, naruszenia izolacji termicznej i w skrajnych przypadkach do przecieków przez mikrouszkodzenia w połączeniach.

Kluczowe jest zrozumienie, że wymagania drenażowe na zielonym dachu nie wynikają wyłącznie z kąta nachylenia, lecz z bilansu wodnego całego systemu warstw. Przy spadku pięciu procent ciśnienie hydrostatyczne generowane przez nagromadzoną wodę w warstwie wegetacyjnej jest co prawda niższe niż przy dachach płaskich, ale wciąż wystarczające, by wymusić migrację wilgoci przez matę filtracyjną i docisnąć wodę do powierzchni membrany hydroizolacyjnej. W praktyce oznacza to, że przy roślinności typu ekstensywnego a więc przy niskich nasadzeniach z sukulentami, trawami i mchami wymagania drenażowe są relatywnie umiarkowane, natomiast przy intensywnych nasadzeniach z krzewami i drzewami, gdzie głębokość substratu sięga trzydziestu centymetrów lub więcej, obciążenie wodą rośnie wielokrotnie i konieczność wydajnego odwodnienia staje się bezdyskusyjna. Decydującą zmienną jest tu masa całkowita nasyconego wodą systemu przy spadku pięciu procent ciężar własny warstwy wegetacyjnej nie jest w stanie skutecznie przyspieszyć odpływu, ponieważ siła grawitacji działa równolegle do powierzchni skłonu, podczas gdy opór tarcia wewnętrznego substratu i opór przepływu przez warstwę filtracyjną skutecznie spowalniają ruch wody.

Normy techniczne dotyczące zielonych dachów, w tym wytyczne niemieckiej branży Flachdach, jednoznacznie określają, że przy spadkach od zera do pięciu procent konieczne jest zastosowanie ciągłego systemu drenażowego, który zapewni odprowadzenie wody niezależnie od chwilowych warunków atmosferycznych. Dla spadków mieszczących się w przedziale od jednego do pięciu procent norma dopuszcza zarówno maty drenażowe układane bezpośrednio na membranie, jak i systemy liniowego odwodnienia w postaci korytek przymontowanych w najniższych punktach połaci. Korytka drenażowe sprawdzają się szczególnie wtedy, gdy powierzchnia dachu jest rozczłonkowana przy obecności świetlików, kominów wentylacyjnych czy attyk ponieważ pozwalają precyzyjnie kontrolować kierunki spływu i eliminować strefy potencjalnego zastoju w zakamarkach konstrukcyjnych. Mata drenażowa z kolei zapewnia ciągłość warstwy odwadniającej na całej powierzchni, co jest rozwiązaniem prostszym w instalacji, lecz wymaga zastosowania produktów o odpowiedniej wysokości profilu minimalna wysokość kanału odpływowego to osiem milimetrów, a przy substratach głębszych niż piętnaście centymetrów zaleca się profile sięgające dwudziestu milimetrów, by zapas pojemności wodnej był wystarczający nawet przy ekstremalnych opadach.

Dla membrany EPDM kwestia drenażu nabiera dodatkowego wymiaru ze względu na specyfikę jej budowy i sposób łączenia arkuszy na spadzistych powierzchniach. Arkusze EPDM łączy się najczęściej za pomocą taśm samoprzylepnych lub klejów kontaktowych, a miejsca połączeń stanowią potencjalne punkty, w których woda może się podciągać pod wpływem podciśnienia kapilarnego lub napierać przy obciążeniu hydrostatycznym od strony warstwy wegetacyjnej. Przy spadku pięciu procent ciśnienie wody działające na membranę od góry jest niewielkie, ale przy nasyceniu substratu i braku efektywnego drenażu może dojść do sytuacji, gdy woda zgromadzona na powierzchni membrany zaczyna wywierać nacisk na połączenia w kierunku zgodnym z nachyleniem a więc wzdłuż spadku, co sprzyja penetracji szczelin tam, gdzie taśmy pokryciowe nie zostały ułożone z wystarczającym zakładem lub gdzie krawędzie arkuszy nie zostały dodatkowo zabezpieczone profilem okapowym. Właśnie dlatego producenci membran EPDM rekomendują, by na dachach spadzistych z warstwą zieloną system drenażowy był projektowany nie jako opcjonalne uzupełnienie, lecz jako integralny element konstrukcji, współpracujący z membraną w zakresie odprowadzania wód opadowych i ochrony szczelności połączeń.

Podsumowując wymagania drenażowe: przy spadku rzędu pięciu procent i warstwie wegetacyjnej na membranie EPDM drenaż nie jest zaleceniem, lecz koniecznością wynikającą z fizyki przepływu wody przez porowate podłoże i z wymogów ochrony połączeń hydroizolacyjnych. Rodzaj systemu drenażowego ciągła mata czy korytka liniowe powinien być dobrany do geometrii dachu, głębokości substratu i intensywności nasadzeń, przy czym oba rozwiązania można łączyć, stosując matę na głównej powierzchni i korytka zbierające w strefach newralgicznych.

Rodzaje systemów drenażowych dla membran EPDM

Maty drenażowe z tworzyw sztucznych stanowią najczęściej stosowane rozwiązanie na zielonych dachach spoczywających na membranach EPDM, ponieważ ich profilowana powierzchnia tworzy sieć kanałów odpływowych zdolnych do transportu wody w dowolnym kierunku, niezależnie od orientacji spadku. Profile te produkowane są z polipropylenu lub polietylenu wysokiej gęstości i charakteryzują się wysokością od ośmiu do trzydziestu milimetrów, przy czym kształt cameo nazywany potocznie „filiżankowym" umożliwia jednoczesne magazynowanie pewnej ilości wody w przestrzeniach między występami, co jest istotne w kontekście buforowania szczytowych opadów przed ich odprowadzeniem do rur spustowych czy korytek. Warto zwrócić uwagę na parametr nośności dynamicznej przy substratach intensywnych, gdzie planowane są prace konserwacyjne z udziałem ludzi i sprzętu, mata powinna wytrzymywać obciążenie punktowe rzędu stu pięćdziesięciu kilowaskali bez trwałego odkształcenia, co eliminuje najcieńsze profile stosowane w systemach ekstensywnych. Na spadku pięciu procent mata drenażowa układana jest bezpośrednio na membranie, z zakładem minimum piętnastu centymetrów wzdłuż krawędzi, a jej górna powierzchnia pokryta geowłókniną filtracyjną zatrzymującą cząstki substratu, ale przepuszczającą wodę brak tej warstwy skutkuje szybkim zamuleniem kanałów i utratą zdolności odpływowej całego systemu.

Korytka drenażowe liniowe stanowią alternatywę dla mat, szczególnie w miejscach, gdzie konieczne jest skoncentrowanie spływu w określonych strefach przy okapach, wzdłuż attyk bocznych lub w przerwach między sekcjami dachu o różnej głębokości warstwy wegetacyjnej. Profile korytek wykonane z PVC lub polietylenu mają zazwyczaj szerokość od stu do dwustu milimetrów i wysokość od pięćdziesięciu do stu milimetrów, a ich wewnętrzna powierzchnia jest gładka, by minimalizować opory przepływu. Korytka instaluje się ze spadkiem minimum trzech promili w kierunku odpływu, co przy długości odcinka dziesięciu metrów oznacza konieczność zachowania minimalnego obniżenia na poziomie trzech centymetrów wymóg łatwy do spełnienia przy projektowaniu, ale często pomijany na etapie wykonawczym, gdy ekipa kładzie korytka równolegle do okapu bez weryfikacji pochylenia. Połączenie maty drenażowej na głównej powierzchni z korytkami w strefach zbiorczych pozwala na optymalizację kosztów przy jednoczesnym zachowaniu pełnej wydajności systemu, ponieważ mata zapewnia równomierny rozkład obciążenia wodą, a korytka efektywnie odprowadzają nadmiar do punktów zrzutowych.

Membrana EPDM w wersji z wbudowanym systemem odwodnienia reprezentuje rozwiązanie hybrydowe, w którym funkcja hydroizolacji i drenażu zostały zintegrowane w jednym produkcie, co upraszcza konstrukcję warstwową i eliminuje ryzyko błędów montażowych wynikających z niewłaściwego ułożenia osobnych komponentów. W tym wariancie powierzchnia membrany pokryta jest drobnym profilowaniem tworzącym sieć mikrokanalików odpływowych o głębokości dwóch do czterech milimetrów, zdolnych do odprowadzania wody pod ciśnieniem hydrostatycznym powstającym przy spadku od zera do trzech procent. Przy spadku pięciu procent sam system mikrokanalików może okazać się niewystarczający jako autonomiczne rozwiązanie drenażowe dla warstw wegetacyjnych intensywnych, dlatego producenci zalecają stosowanie go jako warstwy wstępnej, na której układa się dodatkową matę drenażową o profilu wysokim takie połączenie wykorzystuje zdolność EPDM do sprawnego odprowadzania wody powierzchniowo, a matę jako bufor magazynujący nadmiar w okresach szczytowego obciążenia.

Warstwy filtracyjne i rozdzielcze, choć technicznie nie pełnią funkcji drenażowej, są niezbędnym elementem systemu, ponieważ chronią kanały odpływowe przed zamuleniem przez cząstki substratu i zapobiegają mieszaniu się warstwy wegetacyjnej z ewentualną warstwą izolacji termicznej ułożoną pod membraną. Geowłóknina filtracyjna o gramaturze od stu do stu pięćdziesięciu gramów na metr kwadratowy w zupełności wystarcza przy substratach ekstensywnych, natomiast przy głębszych warstwach wegetacyjnych intensywnych zaleca się geowłókninę o gramaturze dwustu gramów, by wyeliminować ryzyko przenikania drobniejszych frakcji organicznych do systemu drenażowego w perspektywie wieloletniej eksploatacji. Odpowiedni dobór warstwy filtracyjnej jest często niedoceniany na etapie projektowania, a jego konsekwencje ujawniają się dopiero po kilku latach użytkowania, gdy zamulony system drenażowy przestaje odprowadzać wodę w tempie wystarczającym do utrzymania optymalnego bilansu wodnego w warstwie wegetacyjnej.

Dla dachów spadzistych z konstrukcją drewnianą szczególnie istotny jest dobór systemu drenażowego, który nie obciąża nadmiernie struktury nośnej, a jednocześnie zapewnia skuteczne odprowadzenie wody spod warstwy wegetacyjnej. Ciężar nasyconej wodą warstwy zielonej na konstrukcji drewnianej może sięgać stu dwudziestu kilogramów na metr kwadratowy przy substratach intensywnych, co przy spadku pięciu procent oznacza znaczące siły poślizgowe działające na warstwę drenażową i mocowania mechaniczne membrany. W tym kontekście maty drenażowe o niskim profilu, które ważą mniej niż trzy kilogramy na metr kwadratowy, stanowią optymalny wybór, ponieważ minimalizują całkowite obciążenie konstrukcji, a ich elastyczność pozwala na dopasowanie do ewentualnych nierówności podłoża bez generowania punktowych naprężeń.

Montaż warstwy drenażowej krok po kroku

Przed przystąpieniem do układania warstwy drenażowej powierzchnia membrany EPDM musi być dokładnie oczyszczona z wszelkich zanieczyszczeń, które mogłyby wpływać na przyczepność taśm łączących poszczególne elementy systemu lub blokować drożność kanałów odpływowych. Resztki pyłu budowlanego, kawałki folii ochronnej czy ziemia przywieziona wraz z substratem osadzają się w mikronierównościach powierzchni membrany i tworzą warstwę izolującą, która w pierwszych latach eksploatacji może nie dawać żadnych objawów, lecz po kilku cyklach termicznych gdy wilgoć kilkukrotnie przemarza i rozmarza w szczelinach prowadzi do rozwarstwienia połączeń i migracji wody w newralgiczne strefy. Czyszczenie wykonuje się szczotką ryżową lub miękką szczotką drucianą, w zależności od stopnia zabrudzenia, a całą powierzchnię przemywa wodą pod ciśnieniem, pozwalając jej wyschnąć przed przystąpieniem do dalszych prac.

Kolejnym etapem jest wytyczenie tras kanałów odpływowych i rozmieszczenie punktów zbiorczych, które powinny być zlokalizowane w najniższych punktach połaci dachowej, uwzględniając ewentualne załamania spadku, występy ścianek attykowych i obecność przelotów dachowych. Na spadku o wartości pięciu procent kierunek spływu jest na ogół jeden, wyznaczony przez linię okapu, jednak przy bardziej rozczłonkowanej geometrii dachu z koszami, narożnikami wklęsłymi czy zaokrąglonymi krawędziami konieczne jest zaprojektowanie dodatkowych tras odpływowych, które poprowadzą wodę do głównych punktów zrzutowych. Warto posłużyć się poziomicą laserową lub wężykiem wypełnionym wodą, by precyzyjnie wyznaczyć minimalne spadki korytek i zapewnić ciągłość odpływu wzdłuż całej trasy, unikając miejsc, gdzie woda mogłaby się cofać lub stagnować.

Układanie maty drenażowej rozpoczyna się od górnej krawędzi dachu, przesuwając się w kierunku okapu, przy czym każdy kolejny pas maty układa się z zakładem minimum dwudziestu centymetrów na pas wcześniejszy, tak by kanały odpływowe tworzyły ciągłą linię bez przerw. Zakład ten jest większy niż minimalny wymagany przez producentów, ale dodatkowy zapas służy jako zabezpieczenie przed ewentualnym przesunięciem mat pod wpływem naprężeń termicznych lub obciążenia warstwy wegetacyjnej w okresie nasycenia wodą przy spadku pięciu procent siła grawitacji działa na matę w kierunku poślizgu, a każdy luźny fragment stanowi potencjalne miejsce zatrzymania wody i naruszenia ciągłości warstwy filtracyjnej. Po ułożeniu całej powierzchni maty sprawdza się szczelność zakładów poprzez wizualną inspekcję i ewentualne zalanie wodą fragmentu dachu jeśli woda swobodnie przepływa przez zakłady i dociera do punktów odpływowych, mata jest ułożona prawidłowo.

Mocowanie mechaniczne maty drenażowej do membrany EPDM nie jest standardowo wymagane, ponieważ ciężar warstwy wegetacyjnej wystarcza do utrzymania maty na miejscu, jednak w strefach krawędziowych przy okapie, przy attykach i wokół przelotów dachowych zaleca się dodatkowe przymocowanie maty za pomocą kołków talerzowych lub specjalnych listw dociskowych z tworzywa sztucznego. Kołki talerzowe o średnicy główki pięćdziesięciu milimetrów wbijane są przez matę w membranę, a ich końcówka rozporowa rozpręża się w warstwie izolacji termicznej, jeśli taka jest obecna pod membraną, zapewniając stabilne połączenie nieprzepuszczalne dla wody. Listwy dociskowe montuje się wzdłuż krawędzi okapu, przykręcając je wkrętami ze stali nierdzewnej do konstrukcji nośnej, a następnie dociskając do powierzchni maty w sposób, który nie blokuje kanałów odpływowych -listwa musi być ukształtowana tak, by przepuszczała wodę w kierunku spadku, a nie zatrzymywała ją na styku z krawędzią.

Geowłókninę filtracyjną układa się bezpośrednio na macie drenażowej, rozpinając ją luźno, bez naprężenia, tak by pod wpływem ciężaru substratu włóknina mogła się swobodnie układać w przestrzeniach między występami profilu maty. Zakłady geowłókniny powinny wynosić minimum dziesięć centymetrów, a jej krawędzie przy okapie i attykach powinny być wywinięte do góry na wysokość odpowiadającą grubości warstwy wegetacyjnej, tworząc barierę uniemożliwiającą bezpośredni kontakt substratu z membraną hydroizolacyjną w strefie brzegowej. Po ułożeniu geowłókniny przeprowadza się kontrolę szczelności całego systemu drenażowego poprzez wlanie wody do kilku punktów na powierzchni i obserwację, czy wypływa ona w przewidzianych miejscach odpływu opóźnienie powyżej trzech minut przy spadku pięciu procent świadczy o niewystarczającej drożności i wymaga identyfikacji oraz usunięcia blokady.

Najczęstsze błędy przy projektowaniu drenażu zielonego dachu

Pierwszym i najczęściej popełnianym błędem jest przyjęcie założenia, że przy spadku wynoszącym pięć procent naturalny spływ wody po powierzchni membran EPDM jest wystarczający i nie wymaga wspomagania w postaci maty drenażowej czy korytek. Takie myślenie wynika z intuicyjnego przekonania, że woda zawsze spłynie z nachylonej powierzchni, jednak ignoruje ono zjawisko napięcia powierzchniowego, które przy bardzo małych kątach nachylenia sprawia, że krople wody przywierają do podłoża i tworzą cienką warstwę wilgoci zamiast swobodnie spływać. Na membranie EPDM, która charakteryzuje się gładką powierzchnią i niską chropowatością, zjawisko to jest szczególnie wyraźne przy opadach deszczu o niskiej intensywności, gdy prędkość spływu jest zbyt mała, by pokonać siły adhezji w efekcie woda pozostaje na membranie przez dłuższy czas, penetrując w mikroszczeliny między arkuszami i podważając krawędzie taśm pokryciowych, co w perspektywie wieloletniej eksploatacji prowadzi do degradacji połączeń i konieczności kosztownych napraw.

Drugim błędem jest niedoszacowanie pojemności wodnej warstwy wegetacyjnej, szczególnie przy intensywnych nasadzeniach z głębokim substratem, gdzie masa nasyconego wodą podłoża może wielokrotnie przekraczać masę suchego materiału. Projektanci często operują wartościami referencyjnymi dla warstw ekstensywnych, gdzie głębokość substratu rzadko przekracza dziesięć centymetrów, a tymczasem przy nasadzeniach z krzewami i drzewami głębokość ta dochodzi do czterdziestu centymetrów, a pojemność wodna do pięćdziesięciu litrów na metr kwadratowy. System drenażowy musi być w stanie odprowadzić ten nadmiar wody w rozsądnym czasie, nie dopuszczając do sytuacji, w której substrat pozostaje całkowicie nasycony przez więcej niż dwadzieścia cztery godziny po ustaniu opadów, ponieważ przedłużony zastój prowadzi do gnicia korzeni, rozwoju chorób grzybowych i degradacji warstwy wegetacyjnej.

Trzecim, niezwykle kosztownym w skutkach błędem jest nieprawidłowe wykonanie zakładów między arkuszami maty drenażowej, które prowadzi do powstania szczelin umożliwiających migrację cząstek substratu do przestrzeni pod matą i stopniowe zamulanie kanałów odpływowych. szczeliny te są szczególnie niebezpieczne na spadku pięciu procent, ponieważ siła grawitacji nie jest wystarczająca, by wymusić samoczyszczenie zakładów podczas przepływu wody woda omija szczelinę i kieruje się w inne miejsca, pozostawiając cząstki gleby osadzone na krawędziach maty, które z czasem tworzą nieprzepuszczalną barierę. Prawidłowo wykonany zakład powinien wynosić minimum dwadzieścia centymetrów, a krawędzie maty powinny być dociśnięte do siebie za pomocą taśmy klejącej odpornej na działanie wilgoci lub zszywek z tworzywa rozpuszczalnego w wodzie, które rozpuszczają się po pierwszym kontakcie z deszczem i pozwalają mata swobodnie pracować pod wpływem obciążeń termicznych.

Piątym, choć rzadziej popełnianym, lecz niezwykle istotnym błędem jest dobór zbyt małej liczby punktów odpływowych w stosunku do powierzchni dachu, co skutkuje przeciążeniem poszczególnych korytek i rur spustowych podczas intensywnych opadów, gdy przepływ wody wielokrotnie przekracza wartości projektowe. Przy powierzchni dachu przekraczającej sto metrów kwadratowych i spadku pięciu procent jedno standardowe korytko odpływowe o szerokości stu milimetrów może nie być w stanie odprowadzić całej wody w krótkim czasie, co prowadzi do nadpływu i rozlewiska na powierzchni dachu. Praktyczna zasada projektowa mówi, że przy spadkach poniżej dziesięciu procent odległość między punktami odpływowymi nie powinna przekraczać ośmiu metrów, a każdy punkt powinien mieć zdolność przepływową minimum dwóch litrów na sekundę przy ciśnieniu hydrostatycznym odpowiadającym piętnastu milimetrom słupa wody parametry te należy zweryfikować z dokumentacją techniczną producenta systemu odwodnienia i dostosować do lokalnych warunków klimatycznych, uwzględniając maksymalne dobowe sumy opadów charakterystyczne dla danego regionu.

Szóstym błędem jest niedostateczne zabezpieczenie krawędzi systemu drenażowego przy okapie i attykach, gdzie warstwa wegetacyjna styka się z pionowymi elementami konstrukcji i gdzie woda ma tendencję do podciągania kapilarnego wzdłuż muru lub przesączania się przez szczeliny między warstwą substratu a pionową powierzchnią. W tych strefach konieczne jest zastosowanie profili okapowych wykonanych z PVC lub metalu powlekanego, które montuje się na styku membrany i warstwy wegetacyjnej, tworząc szczelną barierę odporną na ciągłe oddziaływanie wilgoci. profile te powinny wystawać minimum pięć centymetrów ponad powierzchnię substratu i być odgięte pod kątem umożliwiającym swobodny spływ wody do korytka okapowego, a ich wewnętrzna strona powinna być wyposażona w elastyczną uszczelkę dociskową, która kompensuje ewentualne ruchy termiczne konstrukcji bez utraty szczelności.
